Ein Getriebekabelbaum kann in der Nähe von heißen Getriebegehäusen, Auspuffrohren, Katalysatoren, Turbolader-Komponenten und anderen konzentrierten Wärmequellen betrieben werden. An diesen Stellen benötigt der Kabelbaum möglicherweise mehr als nur einen herkömmlichen Abriebschutz. Ein korrekt konstruierter Hitzeschutzschlauch für Getriebekabelbäume muss die thermische Belastung kontrollieren und gleichzeitig zur Geometrie des Kabelbaums, zum Montageprozess und zum Bauraum im Fahrzeug passen.
Im Gegensatz zu einem universellen Hochtemperaturschlauch wird ein Hitzeschild für Getriebekabelbäume im Automobilbereich oft für eine spezifische Komponente entwickelt. Das Design erfordert möglicherweise eine definierte Länge, einen Innendurchmesser, Ausschnitte, Befestigungspunkte, verstärkte Enden oder andere Merkmale, die den Schlauch während der Montage und des Fahrzeugbetriebs in der korrekten Position halten.
BSTFLEX fertigt aluminisierte Hitzeschutzschläuche und kundenspezifische thermische Schutzkomponenten für Kabelbäume, Schläuche, Kabel und Flüssigkeitsleitungen in Kraftfahrzeugen.
Die Getriebeverkabelung verbindet Sensoren, Magnetventile, Steuermodule und andere elektrische Komponenten, während sie durch einen mechanisch und thermisch anspruchsvollen Teil des Fahrzeugs verläuft.
Je nach Fahrzeugarchitektur kann sich ein Kabelbaum in der Nähe von folgenden Komponenten befinden:
Das thermische Problem wird nicht immer durch direkten Kontakt verursacht. Eine heiße Auspuffoberfläche kann erhebliche Strahlungsenergie über einen Luftspalt übertragen und die Temperatur des nahegelegenen Kabelbaums, Steckers oder Schutzrohrs erhöhen.
Der Zweck eines Hitzeschilds für Getriebekabelbäume besteht daher darin, die thermische Belastung der elektrischen Baugruppe zu reduzieren und gleichzeitig eine ausreichende Flexibilität für die Verlegung und Installation beizubehalten.
Ein häufiger Spezifikationsfehler besteht darin, von einer Materialtemperaturbeständigkeit auszugehen und anzunehmen, dass derselbe Wert den Temperaturschutz darstellt, der dem Kabelbaum geboten wird.
Dies sind unterschiedliche Eigenschaften.
Ein Schlauch kann Materialien verwenden, die hohen Temperaturen standhalten, aber die vom geschützten Kabelbaum erreichte Temperatur hängt von mehreren zusätzlichen Faktoren ab:
Für ein OEM-Projekt ist es daher besser, das erforderliche Temperaturlimit des Kabelbaums und die Betriebsumgebung zu definieren, bevor die Schlauchkonstruktion finalisiert wird.
Getriebekabelbäume, die in der Nähe einer Auspuffanlage verlegt sind, sind häufig eher Strahlungswärme als direktem Kontakt mit Hitze ausgesetzt.
In diesem Zustand kann eine aluminisierte Außenfläche nützlich sein, da sie einen Teil der Strahlungsenergie reflektiert, bevor diese in die Schlauchstruktur eindringt.
Die Wirksamkeit eines reflektierenden Hitzeschilds hängt auch von der Installation ab. Eine saubere reflektierende Oberfläche, die zur Wärmequelle zeigt, und ein geeigneter Luftspalt führen im Allgemeinen zu einem anderen thermischen Ergebnis als derselbe Schlauch, der direkt gegen eine heiße Oberfläche gepresst wird.
Wenn die Anwendung direkten Kontakt, Wärmeleitung oder eine allgemein hohe Umgebungstemperatur beinhaltet, können zusätzliche Isolierschichten oder eine andere Schlauchkonstruktion erforderlich sein.
Ein Schutzschlauch für Getriebekabelbäume kann je nach thermischen und mechanischen Anforderungen auf verschiedene Weise hergestellt werden.
Ein gängiges Design verwendet eine reflektierende Aluminium-Außenschicht in Kombination mit einem Glasfaser-Textilsubstrat. Die Aluminiumoberfläche wirkt gegen Strahlungswärme, während die Glasfaserstruktur Flexibilität bietet und den Schlauch stützt.
Diese Art der Konstruktion ist besonders geeignet, wenn der Kabelbaum in der Nähe von Abgaskomponenten verläuft, aber die heiße Oberfläche nicht kontinuierlich berührt.
Höhere thermische Belastungen erfordern möglicherweise mehr als eine einzelne reflektierende Textilschicht. Ein Verbundschlauch kann Folgendes kombinieren:
Die richtige Schichtkombination hängt von der erforderlichen Temperaturreduzierung und der verfügbaren Bauraumdicke ab.
Ein gerader Schlauch ist nicht immer für einen fertigen Getriebekabelbaum geeignet. Abzweigungen, Steckverbinder, Halterungen oder Befestigungspunkte erfordern möglicherweise eine genähte oder geformte Konstruktion.

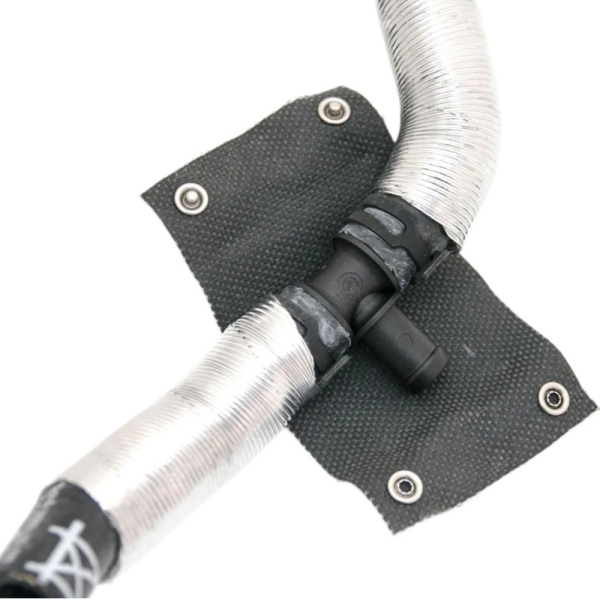

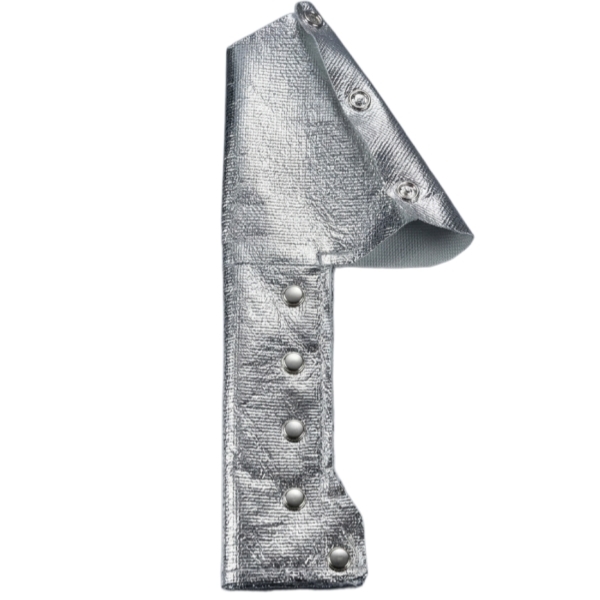

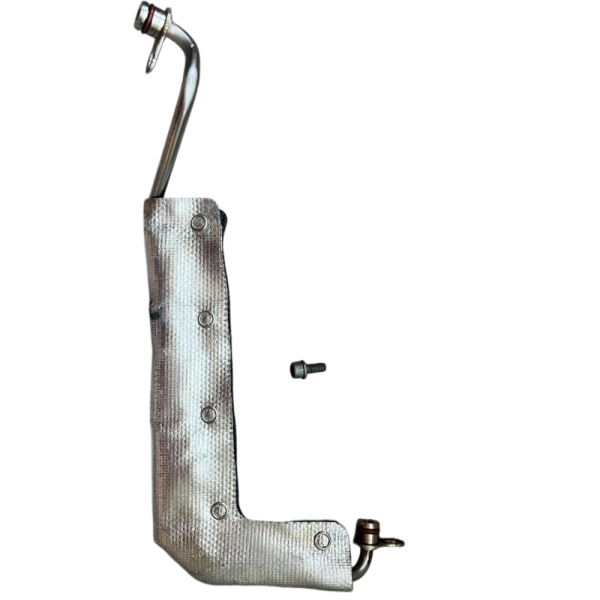

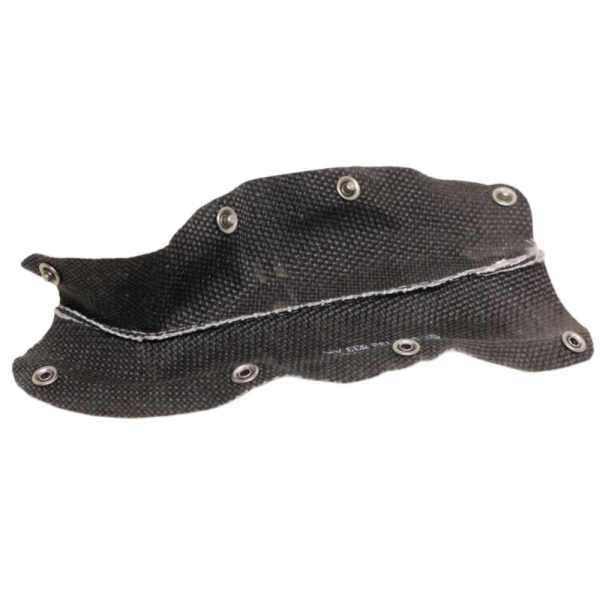

Für komplexe Baugruppen kann BSTFLEX auchkundenspezifisch geformte Hitzeschilde aus aluminisiertem Glasfasergewebe für die Automobilindustrieauf Basis von Zeichnungen oder physischen Mustern entwickeln.
Zwei der wichtigsten Eingabewerte bei einem Hitzeschutzprojekt sind die Temperatur der Wärmequelle und der Mindestabstand zwischen dieser Quelle und dem Kabelbaum.
Ein Schlauch, der für einen Kabelbaum spezifiziert ist, der 150 mm von einer heißen Abgaskomponente entfernt ist, löst ein anderes thermisches Problem als ein Schlauch, der nur wenige Millimeter entfernt installiert ist.
Aus diesem Grund sollte eine Anfrage (RFQ) idealerweise Folgendes identifizieren:
Diese Werte geben dem Lieferanten eine wesentlich bessere Grundlage für die Bewertung von Material- und Konstruktionsoptionen als eine Anfrage wie „benötige einen 500°C-Schlauch“.
Die nützlichste thermische Spezifikation ist oft die maximale Temperatur, die die geschützte Kabelbaugruppe erreichen darf.
Dieses Limit kann bestimmt werden durch:
Ein Hitzeschutzschlauch sollte daher als Teil des gesamten Kabelbaumsystems ausgewählt werden und nicht als isoliertes Material.
SAE J2302 ist ein standardisiertes Verfahren zur Bewertung der thermischen Wirksamkeit von Schlauch-, Rohr- und Bandisolierungen unter Strahlungswärmeeinwirkung.
Das Verfahren vergleicht die Oberflächentemperatur eines standardisierten Testkörpers mit und ohne Schutzschlauch unter definierten Strahlungswärmebedingungen. Die gemessene Temperaturdifferenz liefert einen Hinweis auf die Wirksamkeit des Schlauchs gegen Strahlungswärme.
Dies ist nützlich für den thermischen Schutz in der Automobilindustrie, da es die thermische Leistung bewertet, anstatt nur die maximale Temperaturbeständigkeit des Rohmaterials anzugeben.
Wenn eine OEM-Zeichnung oder Kundenspezifikation auf SAE J2302 verweist, sollte die tatsächliche Konstruktion des Schlauchs unter den erforderlichen Bedingungen bewertet werden. Ein Produkt sollte nicht als SAE J2302-konform oder -geprüft beschrieben werden, es sei denn, die entsprechende Konstruktion wurde tatsächlich dementsprechend getestet.
Strahlungswärmeabschirmung und Wärmeeindämmung sind unterschiedliche technische Probleme.
SAE J2302 befasst sich mit dem Strahlungswärmefluss in Richtung einer geschützten Komponente. Im Vergleich dazu ist SAE J2495 mit der thermischen Eindämmungseffizienz von Schlauchmaterialien verbunden, die um eine heiße Komponente herum verwendet werden.
Für einen Getriebekabelbaum, der sich in der Nähe eines Auspuffrohrs befindet, ist die Wirksamkeit gegen Strahlungswärme normalerweise der relevantere Ausgangspunkt. Bei einem Schlauch, der um ein heißes Rohr installiert wird, um die Wärme in diesem Rohr zu halten, ist das thermische Problem anders.
Ein Schlauch für einen Getriebekabelbaum muss auf das geschützte Bündel passen, ohne unnötige Schwierigkeiten bei der Installation zu verursachen.
Wenn der Schlauch zu eng ist:
Wenn er zu locker ist:
Die Spezifikation sollte daher den Außendurchmesser des Kabelbaums, die Maßtoleranz und alle lokalen Änderungen der Bündelgröße enthalten.
Der Schlauch sollte den Abschnitt des Kabelbaums abdecken, der der Wärmequelle ausgesetzt ist, aber das Hinzufügen unnötiger Länge kann Kosten und Montagezeit erhöhen.
Identifizieren Sie beim Erstellen einer Zeichnung:
Für die Automobilproduktion in großen Stückzahlen ist eine gleichbleibende Schnittlänge wichtig, da sie die endgültige Position anderer Merkmale wie Ösen, Löcher und Kerben bestimmt.
Ein Getriebekabelbaum enthält oft Abzweigungen oder Befestigungsmerkmale, die verhindern, dass ein einfacher gerader Schlauch korrekt passt.
Kundenspezifische Kerben und Ausschnitte können es dem Hitzeschild ermöglichen, Platz zu schaffen für:
Diese Merkmale sollten nach Möglichkeit in der Zeichnung definiert werden, damit ihre Position relativ zu den Schlauchenden wiederholbar bleibt.
Die thermische Leistung ist nur nützlich, wenn der Schlauch über dem vorgesehenen Teil des Kabelbaums bleibt.
Je nach Montage kann die Befestigung erreicht werden durch:
Ösen können einen definierten Befestigungspunkt bieten, der hilft, die Position der Hülse relativ zum Kabelbaum zu kontrollieren.
Bei OEM-Anwendungen sollten die Position und Festigkeit des Befestigungselements als Teil der Komponentenspezifikation und nicht als optionales Abschlussdetail behandelt werden.
Die Enden einer textilen Hitzeschutzhülse erfordern möglicherweise eine zusätzliche Bearbeitung, um die Montage zu verbessern oder ein Trennen der Schichten zu verhindern.
Je nach Konstruktion können die Veredelungsmethoden umfassen:
Die beste Methode hängt von den verwendeten Materialien ab und davon, ob die Hülse wiederholten Biegungen standhalten muss.
Der Kabelbaum-Montageprozess hat einen direkten Einfluss auf das Hülsendesign.
| Kabelbaumzustand | Typisches Hülsendesign |
|---|---|
| Kabelbaum vor der Installation der Steckverbinder | Aufschiebbare rohrförmige Hülse |
| Fertiger Kabelbaum mit großen Steckverbindern | Wickelhülse |
| Kabelbaum, der zukünftigen Wartungszugang erfordert | Klettverschluss oder abnehmbare Hülse |
| Großserienmontage mit definiertem Verschluss | Druckknopf oder technischer mechanischer Verschluss |
| Kabelbaum mit Abzweigungen und unregelmäßiger Geometrie | Kundenspezifisch genähter oder geformter Hitzeschild |
Eine Aufschiebekonstruktion ist im Allgemeinen einfacher, aber nur, wenn die Geometrie des Kabelbaums und die Montagereihenfolge dies zulassen.
Der thermische Schutz sollte nicht unabhängig von der Kabelbaumverlegung bewertet werden.
Selbst eine Hochleistungshülse kann beeinträchtigt werden, wenn der fertige Kabelbaum deutlich näher am Abgassystem verlegt wird als erwartet.
Während der Designüberprüfung prüfen:
In einigen Fällen kann eine geringfügige Verbesserung der Kabelbaumführung die thermische Belastung so weit reduzieren, dass eine dünnere und flexiblere Wärmeschutzkonstruktion möglich ist.
Eine Getriebekabelbaumhülle kann auch mit nahegelegenen Halterungen, Clips oder Fahrzeugstrukturen in Kontakt kommen. Die thermische Leistung kann daher nicht das einzige Konstruktionskriterium sein.
Je nach Installation müssen Ingenieure möglicherweise auch Folgendes spezifizieren:
Wenn erheblicher mechanischer Verschleiß zu erwarten ist, kann eine separate Abriebschutzschicht oder eine kombinierte thermisch-mechanische Schutzkonstruktion erforderlich sein.
Komponenten im Getriebebereich können mit Ölnebel, Wasser, Straßenverschmutzungen oder anderen Betriebsflüssigkeiten in Kontakt kommen.
Die gesamte Hülsenkonstruktion, einschließlich reflektierender Oberfläche, Klebstoff, Nähgarn und Verschlusssystem, sollte daher für die tatsächliche Betriebsumgebung bewertet werden.
Eine reflektierende Schicht, die im Neuzustand im Labor gute Ergebnisse liefert, liefert möglicherweise keine identischen Langzeitergebnisse, wenn ihre Oberfläche mechanisch beschädigt oder stark verschmutzt ist.
Für eine neue Fahrzeugplattform beginnt die Prototypenentwicklung normalerweise mit der Kabelbaumgeometrie und der thermischen Umgebung.
Ein praktisches Entwicklungspaket kann Folgendes umfassen:
Wenn Zeichnungen unvollständig sind, können auch ein physisches Muster oder detaillierte Fotos helfen, den ersten Prototyp zu definieren.
Eine Hülse, die in einem Prototyp thermisch funktioniert, muss auch in der Serienproduktion konsistent herstellbar sein.
Für die OEM-Belieferung muss der Herstellungsprozess möglicherweise Folgendes kontrollieren:
Bei Großserienprojekten können zudem Vorrichtungen, Schneidwerkzeuge oder andere dedizierte Produktionsmethoden erforderlich sein, um diese Eigenschaften beizubehalten.
Ein Hitzeschild für Getriebekabelbäume ist eine funktionale Automobilkomponente, daher sollte die Prüfung sowohl dimensionale als auch visuelle Merkmale berücksichtigen.
Je nach Kundenzeichnung kann die Prüfung Folgendes umfassen:
Für kritische OEM-Projekte sollten die Prüfanforderungen vor der Massenproduktion festgelegt werden, anstatt sie erst nach der Konstruktion der Komponente hinzuzufügen.
Für eine effiziente technische Prüfung senden Sie bitte so viele der folgenden Informationen wie möglich:
| Erforderliche Informationen | Warum eswichtig ist |
|---|---|
| Kabelbaumdurchmesser | Definiert die Hülsengröße |
| Geschützte Länge | Definiert die Komponentenabmessungen |
| Wärmequellentemperatur | Definiert die thermische Belastung |
| Mindestabstand | Wichtig für die Bewertung von Strahlungswärme |
| Maximale Kabelbaumtemperatur | Definiert die erforderliche thermische Leistung |
| Kabelbaumzeichnung | Zeigt Abzweigungen, Steckverbinder und Befestigungsmerkmale |
| Installationsreihenfolge | Bestimmt die Aufschiebe- oder Umwickelkonstruktion |
| Befestigungsmethode | Verhindert das Verrutschen der Schutzhülle |
| Validierungsanforderung | Definiert die erforderliche Prüfung |
| Jahresmenge | Hilft bei der Bestimmung des Fertigungsprozesses |
BSTFLEX stellt aluminisierte und textile Wärmeschutzprodukte für Kabelbäume, Kabel, Schläuche und Flüssigkeitsleitungen in Kraftfahrzeugen her. Die Ausführungen reichen von standardmäßigen flexiblen Schutzhüllen bis hin zu kundenspezifischen Teilen mit Einkerbungen, Ausschnitten, Befestigungselementen, verstärkten Enden und bauteilspezifischer Geometrie.
Die breitere Auswahl an reflektierenden Schutzhüllen für Kraftfahrzeuge finden Sie in der Aluminisierte Hitzeschutzhülle Kategorie.
Für die allgemeine Auswahl von Material und Design für Kabelbäume siehe Hitzeschutzhüllen für Fahrzeugkabelbäume: Materialien, Designs und Anwendungen.
Für ein neues Projekt zum Wärmeschutz von Getriebekabelbäumen senden Sie BSTFLEX die Bauteilzeichnung, die Abmessungen des Kabelbaums, die Temperatur der Wärmequelle, den Abstand, die Zieltemperatur des Kabelbaums und den erforderlichen Validierungsstandard. Wir können die Geometrie bewerten und eine geeignete Konstruktion für die Prototypenentwicklung empfehlen.
Es handelt sich um eine Wärmeschutzhülle, die um die Verkabelung eines Fahrzeuggetriebes installiert wird. Ihr Zweck ist es, die Wärmeeinwirkung durch das nahegelegene Getriebe, den Auspuff oder andere heiße Komponenten zu reduzieren und gleichzeitig die für den Kabelbaum erforderliche Flexibilität und Verlegung beizubehalten.
Eine helle, aluminisierte Außenfläche ist nützlich, um Strahlungswärme von nahegelegenen Auspuffkomponenten zu reflektieren. Sie wird üblicherweise mit Glasfaser oder einem anderen isolierenden Textil kombiniert, das die strukturelle und thermische Schicht unter der reflektierenden Oberfläche bildet.
Es gibt keinen universellen Abstand. Der erforderliche Freiraum hängt von der Abgastemperatur, der Konstruktion der Schutzhülle, der Expositionsdauer, der Luftbewegung und der für den Kabelbaum zulässigen Höchsttemperatur ab. Die tatsächliche Installation sollte anhand der erforderlichen thermischen Leistung bewertet werden.
Nein. Die Temperaturbeständigkeit des Materials einer Schutzhülle gibt an, was das Material der Hülle tolerieren kann. Die Temperatur, die der geschützte Kabelbaum erreicht, hängt von der gesamten thermischen Umgebung ab, einschließlich der Temperatur der Wärmequelle, dem Abstand, der Struktur der Schutzhülle und der Expositionszeit.
SAE J2302 bewertet die Wirksamkeit von Isolierungen aus Schutzhüllen, Schläuchen oder Bändern gegen Strahlungswärme, indem die Temperaturen der Testkörper mit und ohne Schutzmaterial unter definierten Bedingungen verglichen werden.
Ja. Kundenspezifische Designs können Einkerbungen, Löcher, Ösen, Ausschnitte, verstärkte Enden und andere Merkmale enthalten, die für die Positionierung oder Integration in die Kabelbaumbaugruppe erforderlich sind.
Ja, wenn eine Umwickel-, Klett-, Schnappverschluss- oder eine andere zu öffnende Konstruktion verwendet wird. Eine herkömmliche röhrenförmige Schutzhülle erfordert normalerweise, dass der Kabelbaum oder seine Anschlüsse durch die Hülle geführt werden.
Ja. Eine Zeichnung wird für die Maßkontrolle bevorzugt, aber vorhandene Teile, Kabelbaummuster und Installationsfotos können ebenfalls während der ersten Entwicklung verwendet werden.
