Heizungsschlauch ID vs. AD: So messen Sie 60 mm, 65 mm, 75 mm und 90 mm Luftschlauch
Fehler bei der Größe von Heizungsschläuchen sind bei Dieselheizungen, Standheizungen, Wohnmobilheizungen und Bootsheizungen weit verbreitet. Ein Käufer fragt vielleicht nach 60 mm Heizungsschlauch, während ein anderer denselben Schlauch als 65 mm Heizungsschlauch bezeichnet, da sich eine Messung auf den Innendurchmesser und die andere auf den Außendurchmesser bezieht. Dieser Unterschied kann zu einer falschen Schlauchwahl, lockeren Verbindungen, schwieriger Montage und nicht passenden Reduzierstücken oder Auslassgittern führen.
Die wichtigste Regel ist einfach: Warmluftschläuche werden normalerweise nach dem ID oder Innendurchmesser ausgewählt, da der ID den Luftdurchlass bestimmt und zum Heizungsauslass, Adapter, Lüftungsgitter oder Reduzierstück passen muss. AD oder Außendurchmesser umfasst die Schlauchwand und kann sich je nach Materialstruktur, Isolierschicht, Außenfolie oder Verstärkung ändern.

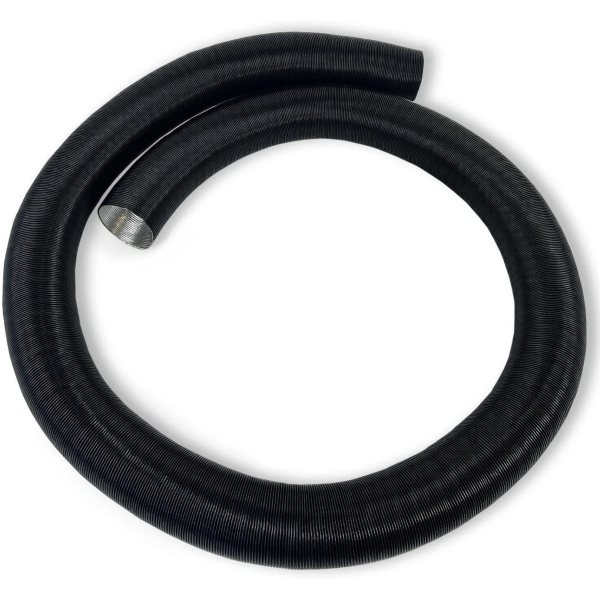

BSTFLEX liefert Heizungsschläuche, APK-Warmluftschläuche, PAP-Heißluftschläuche, isolierte Dieselheizungsschläuche und Hitzeschutzschlauchprodukte für Transporter, Wohnmobile, Boote, LKWs, Heizungsbausätze und OEM-Warmluftsysteme.

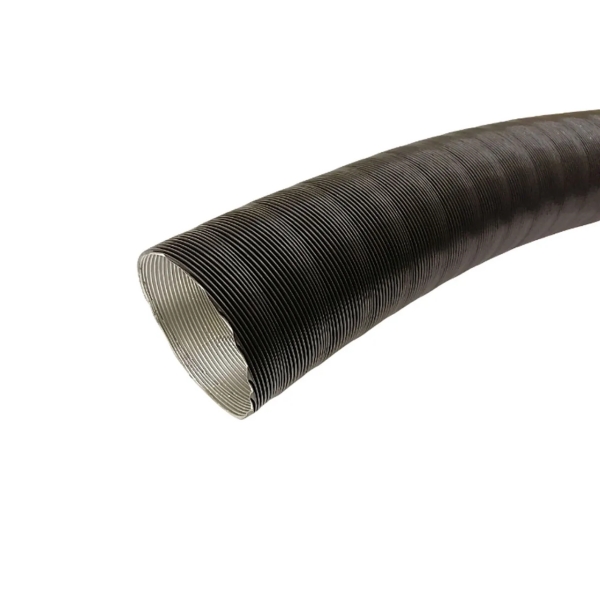

Was bedeuten ID und AD bei Heizungsschläuchen?
ID bedeutet Innendurchmesser. Es ist der interne Luftdurchlass des Schlauchs. In Heizungssystemen ist der ID normalerweise das wichtigste Maß, da er bestimmt, ob der Schlauch auf den Heizungsauslass, das Lüftungsgitter, das Reduzierstück, das Y-Stück oder den Adapter passt.
AD bedeutet Außendurchmesser. Es ist der externe Durchmesser des kompletten Schlauchs. Der AD umfasst die Schlauchwand und jede äußere Oberflächenschicht. Bei isolierten Heizungsschläuchen umfasst der AD auch die Isolierschicht, sodass der Außendurchmesser viel größer als das Maß des Luftdurchlasses sein kann.
| Messung | Bedeutung | Warum es wichtig ist | Häufiger Käuferfehler |
|---|---|---|---|
| ID | Innendurchmesser des Luftwegs im Schlauch | Muss zum Heizungsauslass, Reduzierstück, Adapter oder Lüftungsanschluss passen | Käufer misst außen und bestellt die falsche Nennschlauchgröße |
| AD | Außendurchmesser einschließlich Wand, Außenschicht oder Isolierung | Bestimmt, ob der Schlauch durch Paneele, Löcher, Schränke oder Clips passt | Käufer nimmt an, dass der AD der Schlauchgröße entspricht und ignoriert den internen Luftdurchlass |

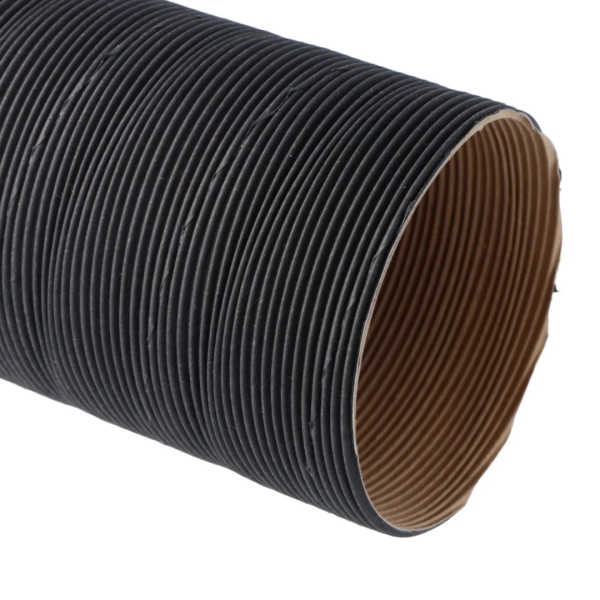

Warum 60 mm und 65 mm Heizungsschläuche oft verwechselt werden
Die Verwechslung der Größen 60 mm und 65 mm passiert normalerweise, weil Käufer verschiedene Teile des Schlauchs messen. Ein Schlauch kann einen internen Luftweg von fast 60 mm haben, während der äußere Körper aufgrund von Wandstärke, Spiralform, Außenschicht oder Schutzoberfläche größer ist. Wenn der Käufer die Außenseite misst und sie als 65 mm bezeichnet, der Lieferant aber 65 mm Innendurchmesser angibt, kann das Endprodukt für den ursprünglichen Heizungsauslass zu groß sein.
Aus diesem Grund sollte bei allen B2B-Bestellungen angegeben werden, ob es sich bei der Größe um ID oder AD handelt. Wenn der Schlauch an einen Heizungsauslass, ein Reduzierstück, einen Adapter oder ein Auslassgitter angeschlossen wird, sollte zuerst der ID bestätigt werden. Wenn der Schlauch durch ein Loch, ein Paneel, einen Clip oder einen engen Schrankraum geführt wird, sollte auch der AD überprüft werden.
Verwenden Sie den Innendurchmesser (ID), wenn Sie Folgendes bestätigen:
- Anschlussgröße des Heizungsauslasses
- Größe der Entlüftung oder des Auslassgitters
- Kompatibilität von Reduzierstück oder Adapter
- Größe des Y-Verbindungsstücks
- Ersatz-Luftschlauch für ein bestehendes Heizungssystem
- Luftstrompfad der Warmluftführung
Verwenden Sie den Außendurchmesser (OD), wenn Sie Folgendes bestätigen:
- Ob die Luftführung durch ein Bodenloch oder eine Wandöffnung passt
- Verfügbarer Platz hinter Paneelen, Sitzen oder Schränken
- Endgröße nach dem Hinzufügen der Isolierung
- Abstand für Clips, Halterungen oder Montage
- Verpackungsplatz für Heizungs-Kits mit fester Länge
- Abstand der Außenfläche zu anderen Komponenten
So messen Sie Heizungsluftführungen korrekt
Die korrekte Messung sollte am Anschlusspunkt beginnen, nicht am Produktnamen. Verwenden Sie nach Möglichkeit einen Messschieber oder ein genaues Lineal. Wenn Sie nur den alten Schlauch haben, messen Sie sowohl den Innendurchmesser als auch den Außendurchmesser und senden Sie dann Fotos an den Lieferanten.
| Schritt | Was zu messen ist | Wie man misst | Warum es wichtig ist |
|---|---|---|---|
| 1 | Außendurchmesser (OD) des Heizungsauslasses oder Anschlussgröße | Messen Sie den Teil, über den die Luftführung geschoben oder an den sie angeschlossen wird | Dies bestätigt den erforderlichen Innendurchmesser (ID) der Luftführung oder die Adaptergröße |
| 2 | Innendurchmesser (ID) der ursprünglichen Luftführung | Messen Sie den Innendurchmesser der alten Schlauchöffnung | Dies ist die Hauptreferenz für die Ersatz-Luftführung |
| 3 | Außendurchmesser (OD) der ursprünglichen Luftführung | Messen Sie den äußeren Körper des Schlauchs | Dies bestätigt den Freiraum für die Verlegung und den Bereich der Wandstärke |
| 4 | Anschluss für Auslassgitter oder Entlüftung | Messen Sie den Luftauslass, den Entlüftungsstutzen oder das Verbindungsstück | Alle angeschlossenen Teile müssen mit der Größe der Luftführung übereinstimmen |
| 5 | Verlegungslänge | Messen Sie den Pfad vom Heizungsauslass bis zum endgültigen Luftauslass | Die korrekte Länge reduziert Abfall, Leckagen und Installationsstress |
| 6 | Verfügbarer Freiraum | Löcher, Paneele, Gehäuse, Biegungen und Einbauraum prüfen | Wichtig für isolierte Rohrleitungen und größere Größen wie 90mm |

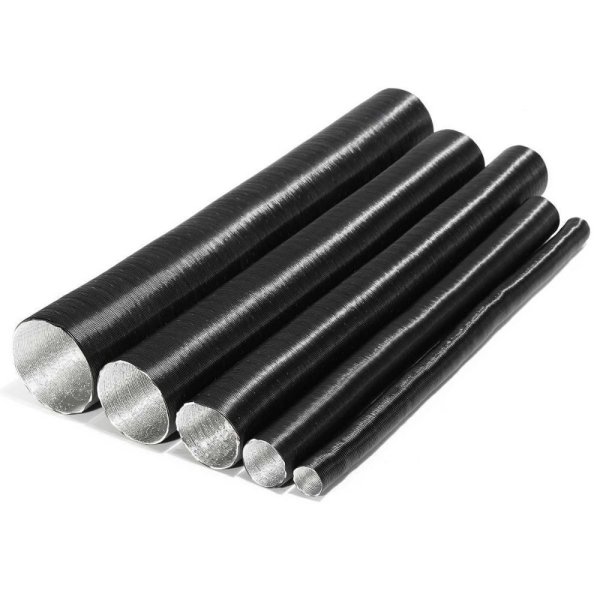

Gängige Größen für Heizungsluftkanäle und Messhinweise
Gängige Größen für Warmluftkanäle sind 50mm, 60mm, 65mm, 75mm, 80mm, 90mm, 100mm und 102mm. Einige Größen sind tatsächliche Innendurchmesser, während andere von Käufern als Außendurchmesserbezeichnungen verwendet werden können. Bestätigen Sie vor der Angebotserstellung immer die Messgrundlage.
| Größenbezeichnung | Mögliche Bedeutung | Typische Anwendung | Was zu bestätigen ist |
|---|---|---|---|
| 50mm Heizungskanal | Bezieht sich normalerweise auf den Innendurchmesser | Kompakte Heizsysteme und kleine Kabinenführungen | Heizungsauslass- und Lüftungsanschlussgröße bestätigen |
| 60mm Heizungskanal | Bezieht sich normalerweise auf den Innendurchmesser | Transporter, Wohnmobile, Boote und kompakte Dieselheizsysteme | Prüfen, ob der Käufer den Innendurchmesser oder den Außenkörper gemessen hat |
| 65mm Heizungskanal | Kann je nach Markt auf den Außendurchmesser, den Anschluss-Außendurchmesser oder einen speziellen Innendurchmesser verweisen | Ersatzrohrleitungen, Adapter und Installationsteile | Fragen, ob 65mm der Innen-, Außen- oder Adapterdurchmesser ist |
| 75mm Heizungskanalschlauch | Bezieht sich normalerweise auf den Innendurchmesser | Mittlere Warmluftsysteme, Wohnmobile, LKWs und Schiffsheizsysteme | Auslassgitter, Reduzierstück und Abzweigverbindergröße bestätigen |
| 80mm Warmluftkanal | Bezieht sich normalerweise auf den Innendurchmesser | Mittlere bis größere Heizsysteme und Kabinenluftverteilung | Streckenfreiraum und Biegeraum prüfen |
| 90mm Dieselheizungskanal | Bezieht sich normalerweise auf den Innendurchmesser | Große Heizsysteme, Boote, Wohnmobile und Routen mit hohem Luftstrom | Biegeradius, Verbinder und endgültigen Außendurchmesser bestätigen |
| 100mm Heizungskanal | Bezieht sich normalerweise auf den Innendurchmesser | Warmluftsysteme mit hohem Luftstrom und OEM-Heizungslayouts | Reduzierstück, Auslass und Verpackungsanforderungen prüfen |
| 102mm Heizungskanal | Kann ein metrisches Äquivalent oder eine marktspezifische Größe sein | Austauschsysteme, große Auslässe und spezielle Kanalprojekte | Originalmuster oder Zeichnung vor der Produktion bestätigen |
60mm Heizungskanal: Was zu prüfen ist
60mm Heizungskanäle sind eine der gängigsten Warmluftschlauchgrößen für kompakte Dieselheizungsinstallationen. Sie werden häufig in Transportern, Wohnmobilen, kleinen Booten, Kabinen und Zusatzheizsystemen verwendet. Bestätigen Sie bei der Bestellung von 60mm Kanälen, ob 60mm der Innendurchmesser des Schlauchs, der Außendurchmesser eines Verbindungsstücks oder die vom Käufer verwendete Nenngröße ist.
- Messen Sie den Heizungsauslass und den Innendurchmesser des ursprünglichen Kanals.
- Prüfen Sie, ob das Auslassgitter ebenfalls einen 60mm-Anschluss verwendet.
- Bestätigen Sie, ob es sich bei dem Kanal um eine Standard-, APK-, PAP- oder isolierte Struktur handelt.
- Bestätigen Sie bei isolierten Kanälen den endgültigen Außendurchmesser nach der Isolierung.
65mm Heizungskanal: Warum diese Größe eine sorgfältige Bestätigung erfordert
65mm Heizungskanäle sind oft eine Quelle für Verwirrung. In manchen Einkaufsgesprächen kann 65mm den Außendurchmesser eines Schlauchs beschreiben, der einen kleineren internen Luftweg hat. In anderen Fällen kann es sich um eine tatsächliche Anschlussgröße oder einen speziellen Kanal-Innendurchmesser handeln. Ein Lieferant sollte die Bedeutung nicht ohne Bestätigung annehmen.
Wenn ein Käufer nach 65mm Kanälen fragt, ist die sicherste Antwort, ein Foto, ein Originalmuster, das Maß des Heizungsauslasses sowie eine Klärung von Innen- oder Außendurchmesser anzufordern. Dies vermeidet die Lieferung von Kanälen, die für das Heizsystem zu groß oder zu klein sind.
Wenn ein Käufer 65mm Kanäle anfragt, fragen Sie:
- Ist 65mm der Innen- oder Außendurchmesser?
- Wird der Kanal über ein Verbindungsstück, in einen Adapter oder auf einen Heizungsauslass geschoben?
- Was ist der Innen- und Außendurchmesser des alten Schlauchs?
- Wird eine Isolierhülle benötigt?
- Verwendet die Installation ein Reduzierstück oder ein Auslassgitter?
- Kann der Käufer ein Muster oder ein Installationsfoto zur Verfügung stellen?
75mm Heizungskanalschlauch: Kompatibilität von Auslass und Reduzierstück
75mm Heizungskanalschläuche werden häufig für mittlere Warmluftsysteme in Wohnmobilen, Transportern, LKWs, Booten und Heizungsbausätzen verwendet. Sie können an Auslassgitter, Abzweigverbinder, Reduzierstücke und Adapter angeschlossen werden. Da 75mm-Systeme oft mehr Zubehör verwenden, sollte der Käufer vor der Bestellung alle angeschlossenen Teile bestätigen.
Wenn der Kanal an ein Reduzierstück angeschlossen wird, zum Beispiel 90mm auf 75mm, müssen beide Seiten des Reduzierstücks überprüft werden. Wenn der Kanal zu steif oder an der Wand zu dick ist, kann die Installation schwierig werden, selbst wenn der Nenn-Innendurchmesser korrekt ist.
90mm Dieselheizungskanal: Platz und Biegeverlauf sind wichtig
90mm Dieselheizungskanäle werden für größere Warmluftsysteme, Schiffskabinen, Wohnmobile und Heizungslayouts mit hohem Luftdurchsatz verwendet. Da der Kanalkörper größer ist, wird der Verlegungsraum wichtiger. Wenn eine Isolierung hinzugefügt wird, erfordert der endgültige Außendurchmesser möglicherweise noch mehr Freiraum.
- Bestätigen Sie den Innendurchmesser des Heizungsauslasses und die Größe des Lüftungs- oder Abzweigverbinders.
- Prüfen Sie, ob der Verlauf genügend Platz für größere Kanäle bietet.
- Bestätigen Sie den Biegeradius und vermeiden Sie starke Kompression.
- Überprüfen Sie bei isolierten 90mm Kanälen den endgültigen Außendurchmesser vor der Produktion.
Innen- vs. Außendurchmesser bei isolierten Heizungskanälen
Isolierte Heizungskanäle erfordern besondere Aufmerksamkeit, da die Isolierung den Außendurchmesser verändert, aber den internen Luftdurchgang nicht beeinflusst, wenn der Basis-Innendurchmesser des Kanals gleich bleibt. Ein isoliertes 60mm-Kanalprodukt kann immer noch einen 60mm-Luftweg haben, aber der endgültige Außendurchmesser kann je nach Isolationsdicke viel größer sein.
| Spezifikation | Was es bedeutet | Warum es bestätigt werden muss |
|---|---|---|
| Basis-Kanal-Innendurchmesser | Interner Luftdurchgang des Kanals | Bestimmt die Kompatibilität von Heizungsauslass und Luftstrom |
| Basis-Kanal-Außendurchmesser | Außendurchmesser vor der Isolierung | Nützlich für den Vergleich von Standardkanälen und Wandstruktur |
| Isolationsdicke | Dicke von Schaumstoff, Filz oder anderer Isolierschicht | Beeinflusst den endgültigen Außendurchmesser und den benötigten Platz für die Verlegung |
| End-AD | Außendurchmesser nach Isolierung und äußerer Schicht | Bestimmt, ob die Rohrleitung durch Löcher, Paneele und Schränke passt |
Wie Reduzierstücke, Adapter und Y-Abzweige die Größenauswahl beeinflussen
Heizungsluftschläuche werden selten allein installiert. Sie werden oft mit Reduzierstücken, Adaptern, Y-Abzweigen, Auslassgittern und Schellen verbunden. Diese Komponenten können die erforderliche Schlauchgröße verändern. Ein Käufer hat möglicherweise einen 90-mm-Heizungsauslass, aber nach einem Reduzierstück einen 75-mm-Kabinenauslass oder eine 60-mm-Abzweigleitung nach einem größeren Hauptschlauch.
| Komponente | Größenrisiko | Empfehlung |
|---|---|---|
| Reduzierstück | Eine Seite kann größer sein als die andere, z. B. 90 mm auf 75 mm | Bestätigen Sie die Abmessungen beider Einlass- und Auslassseiten |
| Y-Abzweig | Hauptschlauch und Abzweigschläuche können unterschiedliche Größen verwenden | Messen Sie jeden Anschlusspunkt separat |
| Auslassgitter | Der Lüftungsstutzen passt möglicherweise nicht zur Größe des Heizungsauslasses | Bestätigen Sie den Innendurchmesser oder Außendurchmesser des Auslassstutzens, bevor Sie Schläuche bestellen |
| Adapter | Die Adaptergröße kann durch den äußeren Stutzendurchmesser beschrieben werden | Klären Sie, ob der Schlauch über oder in den Adapter passt |
| Schelle | Der Klemmbereich muss dem endgültigen Außendurchmesser entsprechen | Überprüfen Sie bei isolierten Schläuchen den End-AD, bevor Sie die Schelle auswählen |
Beste Messinformationen für eine Angebotsanfrage
Für kundenspezifische Heizungsschläuche reduzieren Fotos und Messungen Fehler. Ein klares Angebot sollte Innendurchmesser, Außendurchmesser, Länge, Struktur, Anwendung und Verpackungsdetails enthalten.
- Erforderlicher Innendurchmesser des Luftwegs
- Außendurchmesser des vorhandenen Schlauchs, falls verfügbar
- Messung des Heizungsauslasses
- Messungen von Auslassgitter, Reduzierstück oder Adapter
- Erforderliche Schlauchlänge oder Rollenlänge
- Materialstruktur: APK, PAP, Aluminiumfolie oder isolierter Schlauch
- Ob eine Isolierung erforderlich ist und Begrenzung des End-AD
- Anwendung: Transporter, Wohnmobil, Boot, LKW, Kabine oder OEM-Heizungskit
- Verpackung: Großrolle, zugeschnittene Länge, Handelsmarke oder OEM-Kit-Verpackung
- Fotos, Zeichnungen oder Originalmuster, falls verfügbar
Häufige Einkaufsfehler
Die meisten Fehler bei der Größe von Heizungsschläuchen entstehen durch unklare Messbezeichnungen. Begriffe wie 60 mm, 65 mm, 75 mm und 90 mm sind nur dann nützlich, wenn der Käufer bestätigt, ob sich die Zahl auf den Innendurchmesser, Außendurchmesser oder eine Anschlussgröße bezieht.
- Verwendung des Außendurchmessers als Bestellgröße: dies kann zu einem Schlauch-Innendurchmesser führen, der nicht auf den Heizungsauslass passt.
- Das Auslassgitter nicht messen: Heizungsauslass und Endlüftung können unterschiedliche Größen aufweisen.
- Reduzierstücke und Adapter vergessen: diese Teile können die erforderliche Schlauchgröße verändern.
- Isolierten Außendurchmesser ignorieren: Isolierung vergrößert den endgültigen Außendurchmesser und kann den Freiraum bei der Verlegung beeinträchtigen.
- Nur nach Heizungsmodell bestellen: Installationskits und angeschlossene Teile können variieren.
- Keine Fotos bereitstellen: Bilder helfen zu erkennen, ob der Schlauch über oder in einen Anschluss passt.
Zusammen mit verwandten BSTFLEX-Produkten verwenden
Die korrekte Messung der Luftführung ist für alle Warmluftkanäle und Hitzeschutzprodukte wichtig. Diese verwandten Seiten unterstützen dasselbe C11-Produktcluster und sollten miteinander verknüpft werden.
- Aluminisierter Hitzeschutzschlauch und Warmluftführung für APK-Luftführung, PAP-Luftführung, Heizungsluftschlauch und Hitzeschutzschlauchprodukte.
- Größen für Dieselheizungs-Luftführungen für die Größenauswahl 50mm, 60mm, 75mm, 80mm, 90mm und 100mm.
- Hersteller von APK-Warmluftführungen für kundenspezifische APK-Luftführungen, Massenlieferungen und OEM-Heizungsluftschläuche.
- Isolierte Dieselheizungs-Luftführung für Isolierhülsen für Heizungsluftschläuche und isolierte APK-Luftführungen.
- Aluminiumfolien-Wellschlauch für flexible Luftführung und hitzereflektierenden Kanalschutz.
Kundenspezifische Heizungsluftführung nach ID und AD anfragen
BSTFLEX fertigt Heizungsluftführungen, APK-Warmluftführungen, PAP-Heißluftführungen, isolierte Dieselheizungs-Luftführungen und Hitzeschutzschlauchprodukte gemäß bestätigtem Innendurchmesser, Außendurchmesser, Länge, Struktur und Verpackungsanforderungen.
- 50mm, 60mm, 65mm, 75mm, 80mm, 90mm, 100mm und kundenspezifische Kanalgrößen
- Kundenspezifischer Innendurchmesser für Kompatibilität mit Heizungsauslass, Lüftung, Reduzierstück oder Adapter
- Außendurchmesser-Kontrolle für Plattenlöcher, Halterungen, Clips und Isolierungsabstand
- APK-, PAP-, Aluminiumfolien- und isolierte Kanalstrukturen
- Zuschnittstücke, Großrollen und OEM-Heizungskit-Verpackungen
- Private Label, bedruckte Kennzeichnung und Chargenproduktion verfügbar
Fazit
Innendurchmesser (ID) und Außendurchmesser (AD) von Heizungsluftführungen sind nicht identisch. Der ID steuert den internen Luftweg und muss zum Heizungsauslass, Adapter, Reduzierstück oder Auslassgitter passen. Der AD steuert den externen Freiraum und wird besonders wichtig, wenn die Luftführung durch Platten, Schränke oder isolierte Wege verläuft.
Bestätigen Sie bei Größen wie 60mm, 65mm, 75mm und 90mm immer, ob sich die Zahl auf den Innendurchmesser, den Außendurchmesser oder die Anschlussgröße bezieht. BSTFLEX kann kundenspezifische Heizungsluftführungen nach bestätigten Maßen, Materialstruktur, Isolierungsanforderungen und Verpackungsmethode fertigen.
Sehen Sie sich die vollständige Produktserie hier an: BSTFLEX Heizungsluftführungs- und Warmluftführungsprodukte.
FAQ: Heizungsluftführung ID vs. AD
Was bedeutet ID bei Heizungsluftführungen?
ID steht für Innendurchmesser. Es ist der interne Luftdurchlass der Luftführung und ist normalerweise die wichtigste Größe für die Anpassung an Heizungsauslass, Lüftung, Reduzierstück oder Adapter.
Was bedeutet AD bei Heizungskanälen?
AD bedeutet Außendurchmesser. Er umfasst die Kanalwand, die äußere Schicht und jegliche Isolierschicht. Der AD ist wichtig für die Überprüfung des Verlegeabstands, der Plattenöffnungen, der Clips und des Einbauraums.
Warum werden 60-mm- und 65-mm-Heizungskanäle manchmal verwechselt?
Die Verwirrung entsteht oft, weil sich ein Maß auf den Innendurchmesser beziehen kann, während ein anderes sich auf den Außendurchmesser oder die Anschlussgröße beziehen kann. Käufer sollten bestätigen, ob 60 mm oder 65 mm den ID, AD oder das Adaptermaß bezeichnen.
Sollte ich Heizungskanäle nach ID oder AD bestellen?
Für den Luftstrom und die Anschlusskompatibilität bestellen Sie nach ID. Für den Verlegeabstand, Montageclips und den Abstand bei isolierten Kanälen bestätigen Sie zusätzlich den AD.
Verändert isolierter Heizungskanal den Außendurchmesser?
Ja. Die Isolierung vergrößert den endgültigen Außendurchmesser. Ein Kanalschlauch kann den gleichen internen Luftweg beibehalten, während er nach dem Hinzufügen der Isolierung außen größer wird.
Welche Informationen sollte ich für kundenspezifische Heizungskanäle senden?
Bitte senden Sie den Innendurchmesser, den Außendurchmesser (falls verfügbar), die Größe des Heizungsauslasses, die Kanallänge, die Materialstruktur, die Isolieranforderungen, die Verpackungsmethode, Anwendungsfotos und die Menge.
