Größenleitfaden für Autobatterie-Hitzeschilde: So messen Sie für eine maßgeschneiderte Umhüllung

Eine Batteriegruppennummer ist ein nützlicher Ausgangspunkt, beschreibt jedoch nicht alles, was ein Hitzeschild umschließen muss. Die installierte Batterie kann eine Niederhalterung an den Seiten, ein Kabel, das über eine Ecke herausführt, oder nur sehr wenig Platz zwischen ihrem Gehäuse und einer heißen Komponente aufweisen. Messen Sie vor der Bestellung einer Hitzeschutzummantelung für Autobatterien sowohl die Batterie als auch den Verlauf, den das Material nehmen wird.

Dieser Leitfaden gilt für flexible Ummantelungen um ein herkömmliches Fahrzeugbatteriegehäuse. Er hilft Ihnen bei der Vorbereitung der Abmessungen für eine säureabsorbierende Batterie-Wärmeschutzbarriere oder eine LAVA Batterie-Hitzeschutzummantelung. Die endgültige Materialwahl, Abdeckung und Befestigung sollten anhand der tatsächlichen Installation überprüft werden.

Erstens: Erfassen Sie die Batterie und das installierte Layout

Notieren Sie das Batteriemodell, die Chemie und die Gruppengröße, falls verfügbar. Messen Sie die tatsächliche Gehäuselänge (L), Breite (B) und Höhe (H) in Millimetern oder Zoll und geben Sie genau an, was jede Abmessung beinhaltet. Messen Sie für eine Seitenummantelung die Seitenwandhöhe getrennt von der Gesamthöhe bis zur Oberseite der Anschlüsse. Ein Anschluss oder Griff kann sich außerhalb des Ummantelungspfads befinden und dennoch den verfügbaren Platz für die Installation oder Entfernung einschränken.

Machen Sie ein Foto von oben und eines von der Seite, die der nahegelegenen Wärmequelle zugewandt ist. Markieren Sie die Anschlüsse, Entlüftungsöffnungen, Kappen, Sensoren, Kabel, die Tablettlippe, die Niederhalterung, Halterungen und jede vorhandene Abdeckung. Messen Sie den engsten Spalt zu angrenzenden Teilen, während die Batterie in ihrer normalen Position gesichert ist. Notieren Sie, wo sich die Wärmequelle befindet und ob sie einer Seite, einer Ecke oder mehreren Seiten zugewandt ist.

Messen Sie den Materialpfad, nicht nur den Batterieumfang

Entscheiden Sie, welche Seiten abgedeckt werden müssen, bevor Sie die Schnittlänge festlegen. Eine Ummantelung für eine freiliegende Seite hat einen anderen Pfad als eine Ummantelung um alle vier Seiten. Für ein einfaches rechteckiges Gehäuse schätzt 2 × (L + B) den Umfang des vierseitigen Gehäuses. Dies ist nur ein Ausgangsmaß: Folgen Sie dem beabsichtigten Materialverlauf mit einem flexiblen Maßband, einschließlich der tatsächlichen Ecken und aller Teile, um die die Ummantelung herumgeführt werden muss.

Zum Beispiel hat ein Gehäuse mit 260 mm Länge und 175 mm Breite einen nominalen vierseitigen Umfang von 870 mm. Dieser Wert gilt vor Nahtüberlappung, Befestigung, Kantenbearbeitung oder Änderungen durch Gehäuseform und vorhandene Hardware. Verwenden Sie ihn nicht als endgültige Schnittlänge. Geben Sie an, wo die Naht sitzen soll, und bitten Sie den Lieferanten, die Zugabe für den gewählten Verschluss und die Materialkonstruktion zu bestätigen.

Identifizieren Sie für einen Teilschutz die abgedeckte Seite oder die Seiten auf einer Skizze und messen Sie den Pfad von seinem Startpunkt bis zu seinem Endpunkt. Wenn der Schutz vom Gehäuse entfernt montiert wird, messen Sie diesen installierten Pfad, anstatt eine angenommene Luftspaltzugabe zu den Batterieabmessungen hinzuzufügen.

Legen Sie Ummantelungshöhe und Zugangspunkte fest

Messen Sie von der Unterkante, die Sie schützen möchten, bis zur Oberkante, die Sie sicher abdecken können. Lassen Sie die Anschlüsse, erforderlichen Entlüftungen, Wartungskappen und herstellerseitig vorgeschriebenen Etiketten oder Inspektionspunkte zugänglich. Zeigen Sie Kabelausgänge und Kontaktpunkte der Niederhalterung auf der Zeichnung. Wenn Material um Hardware herum eingekerbt oder geformt werden muss, geben Sie die Position und Größe jeder Öffnung an, anstatt nach einem allgemeinen Rechteck zu fragen.

Die BSTFLEX Batterieummantelungsliste zeigt eine Größe von 8 Zoll × 40 Zoll für Teil 801000. Behandeln Sie dies als gelistete Teilabmessung, nicht als universellen Passformanspruch. Bestätigen Sie die Richtung dieser Abmessungen, die nutzbare installierte Abdeckung und jede erforderliche benutzerdefinierte Größe vor der Bestellung. Eine flache Materialgröße allein kann nicht feststellen, ob die Ummantelung Ihre Anschlüsse und Ihr Tablett freilässt.

Überprüfen Sie Spielraum und Rückhaltung im Fahrzeug

Notieren Sie den geringsten Abstand vom vorgeschlagenen Schutz zum Auspuff, Krümmer, heißen Kanal oder einer anderen Wärmequelle. Überprüfen Sie auch den Spalt zum Tablett, zur Karosserie und zu beweglichen oder vibrierenden Teilen entlang des gesamten Verlaufs. Eine Installation, die von einem Luftraum abhängt, muss diesen Raum nach der Befestigung und während des Betriebs beibehalten; es gibt keine einzelne Abstandsnummer, die für jedes Material und jedes Layout passt.

Wählen Sie eine Naht- und Befestigungsposition, die für Installation und Inspektion erreicht werden kann. Stellen Sie sicher, dass die Ummantelung nicht in einen Anschluss, ein Kabel, einen Riemen oder eine heiße Oberfläche rutschen kann und dass die Niederhalterung die Batterie weiterhin wie beabsichtigt sichern kann. Befolgen Sie die Anweisungen der Batterie- und Fahrzeughersteller zur elektrischen Isolierung, Entlüftung und zum Wartungszugang. Wenn das Fach zu eng für eine stabile Ummantelung ist, überarbeiten Sie das Layout oder ziehen Sie eine andere Schutzkonstruktion in Betracht.

Welche Ummantelung sollte die Zeichnung spezifizieren?

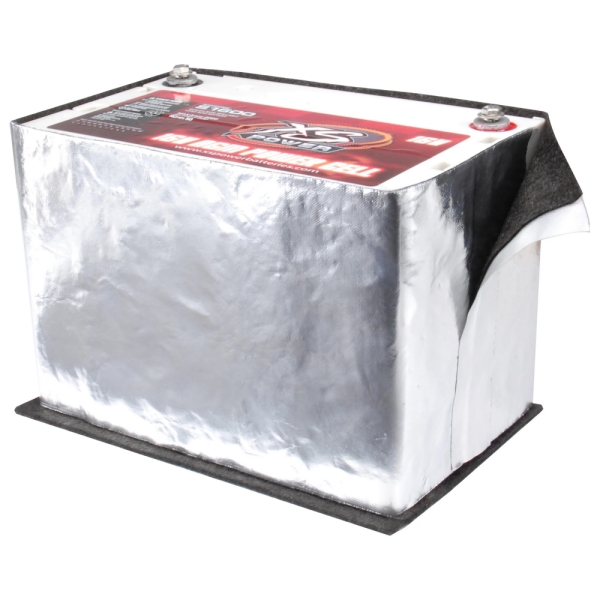

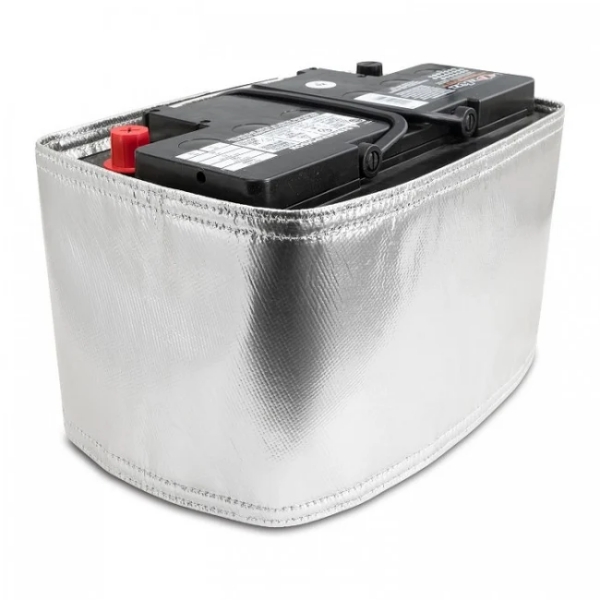

Die beiden BSTFLEX-Ummantelungsseiten repräsentieren unterschiedliche Material- und Einkaufsanforderungen. Die säureabsorbierende Hitzeschutzbarriere-Ummantelung ist der relevante Anfragepfad, wenn Elektrolytexposition Teil der Anwendung ist. Spezifizieren Sie die tatsächliche Flüssigkeit und die Expositionsbedingungen und fordern Sie die für jede Absorptions- oder Chemikalienbeständigkeitsanforderung erforderlichen Nachweise an. Die LAVA Batterie-Hitzeschutzummantelung ist der relevante Pfad, wenn das Projekt ihre Konstruktion aus Vulkansteinfasern erfordert. Geben Sie für beide die erwartete thermische Belastung, den Platzbedarf und die Befestigungsdetails an, damit das vorgeschlagene Material bewertet werden kann.

Wenn Ihre Zeichnung ein geformtes Gehäuse mit definierten Öffnungen anstelle eines Stücks Ummantelung erfordert, überprüfen Sie die thermische Schutzhülle für Batterien. Die Wahl zwischen einer Ummantelung und einer passgenauen Abdeckung sollte sich nach der erforderlichen Abdeckung sowie den Zugangs- und Kühlungsbedürfnissen der Batterie richten.

Kopieren Sie diese Messliste in Ihre Angebotsanfrage (RFQ)

• Batteriemodell, Chemie und Gruppengröße (falls bekannt); installiertes Gehäuse L × B × H, mit Maßeinheiten.
• Zu bedeckende Oberflächen; gemessener Ummantelungspfad; Zielabdeckungshöhe; bevorzugte Naht- und Befestigungsposition.
• Fotos von oben und von der Seite mit markierten Anschlüssen, Entlüftungen, Kabeln, Tablett, Niederhalterung und vorgeschlagenen Öffnungen.
• Minimale installierte Abstände zur Wärmequelle und zu umliegenden Komponenten; Standort der Wärmequelle und Betriebsbedingungen.
• Vibration, Spritzwasser- oder Flüssigkeitsexposition; erforderliches Material oder Testdokumentation.
• Prototyp- oder Produktionsmenge, Zeichnungsrevision und angestrebtes Lieferdatum.

Häufig gestellte Fragen zur Größenbestimmung

Reicht die Batteriegruppengröße aus, um eine Hitzeschutzummantelung zu bestellen?

Nein. Eine Gruppengröße hilft dabei, die Batterieabmessungen und die Anordnung der Anschlüsse zu identifizieren, aber die Ummantelung muss auch zum installierten Gehäuse, den Befestigungselementen und dem verfügbaren Platz passen. Geben Sie für ein individuelles Angebot tatsächliche Maße und Installationsfotos an.

Sollte ich die Batterie auf der Werkbank oder im Fahrzeug messen?

Messen Sie das Gehäuse selbst dort, wo es sicher und praktikabel ist, und messen Sie dann die installierten Abstände bei korrekt gesicherter Batterie. Beide Messreihen sind wichtig: Die Werkbankmessungen definieren das Gehäuse, während die Fahrzeugmessungen Hindernisse und Abstände zu Wärmequellen aufzeigen.

Passt eine 40-Zoll-Ummantelung auf jede Batterie mit einem Umfang von unter 40 Zoll?

Nicht unbedingt. Erforderliche Überlappung, Nahtkonstruktion, Ecken, Materialstärke, Abdeckungshöhe und Hardware können die nutzbare Passform verändern. Bestätigen Sie den endgültigen Zuschnitt und die installierten Abmessungen anhand einer Zeichnung oder eines Musters.

Bereit, eine Ummantelung zu bemessen?Senden Sie BSTFLEX Ihre Maße, Skizze und Fotos für ein Angebot. Wenn Sie sich noch entscheiden müssen, welche Konstruktion Sie verwenden sollen, durchsuchen Sie den Leitfaden für Batterie-Hitzeschilde.
