Wie viel Auspuffband benötige ich? Auspuffband-Rechner und Größenleitfaden

Zu wenig Auspuffband zu kaufen, kann dazu führen, dass ein Krümmer unvollständig bleibt. Viel zu viel zu kaufen, verursacht unnötige Kosten, insbesondere wenn das Material für die wiederholte OEM-Produktion spezifiziert wird.

Die Menge an Auspuffband wird hauptsächlich durch vier Maße bestimmt:

• Außendurchmesser des Auspuffrohrs;

• Gesamtrohrlänge;

• Breite des Auspuffbands;

• Überlappung bei der Installation.

Rohrbiegungen, Sammler, Abzweigungen und Installationsverschnitt können den tatsächlichen Verbrauch erhöhen, daher sollte ein berechneter Wert eher als theoretischer Mindestbedarf und nicht als exakte Einkaufsmenge betrachtet werden.

BSTFLEX stellt Auspuff- und Krümmer-Hitzeschutzband in verschiedenen Materialien, Breiten und Rollenkonfigurationen für Automobil-, Motorrad-, Rennsport-, Diesel- und Industrieabgassysteme her.

Formel für den Auspuffband-Rechner

Für ein gerades, rundes Auspuffrohr kann der Bandverbrauch mithilfe einer Wickelberechnung geschätzt werden.

Verwenden Sie:

D = Rohraußendurchmesser

W = Bandbreite

O = Überlappung

P = effektiver Vorschub pro Umdrehung

wobei:

P = W − O

Der ungefähre Längenmultiplikator ist:

Bandlängenmultiplikator = √[(πD)² + P²] ÷ P

Dann:

Erforderliche Auspuffbandlänge = Rohrlänge × Bandlängenmultiplikator

Verwenden Sie dieselbe Einheit für Rohrdurchmesser, Bandbreite und Überlappung.

Wenn D, W und O beispielsweise in Zoll eingegeben werden, kann der Multiplikator dennoch direkt auf die Rohrlänge in Fuß angewendet werden.

Diese Berechnung schätzt das für ein gerades zylindrisches Rohr erforderliche Material.

Sie berücksichtigt nicht automatisch:

• Biegungen;

• Sammler;

• Flansche;

• Abzweigungen;

• ungleichmäßige Überlappung;

• Zugabe für Anfang und Ende;

• Installationsverschnitt.

Kommerzielle Auspuffband-Rechner verwenden dieselben grundlegenden Eingaben. DEI fragt beispielsweise nach dem Rohraußendurchmesser, der Rohrlänge, der Bandbreite und der Überlappung, wobei 0,25 Zoll als empfohlene Standardüberlappung angegeben werden. DEI warnt auch davor, dass sein Rechner keine Biegungen berücksichtigt.

Beispiel: 2-Zoll-Auspuffband auf einem 2-Zoll-Rohr

Annahme:

• Rohraußendurchmesser: 2 Zoll

• Rohrlänge: 3 Fuß

• Wickelbreite: 2 Zoll

• Überlappung: 0,25 Zoll

Effektiver Vorschub:

2,00 − 0,25 = 1,75 Zoll

Rohrumfang:

π × 2 = ca. 6,28 Zoll

Eine helikale Wicklung verbraucht daher etwas mehr Material als der Rohrumfang, da das Band diagonal entlang des Rohrs verläuft.

Unter Verwendung der obigen Formel beträgt der Multiplikator für die Wickellänge ungefähr:

3,73

Daher:

3 Fuß × 3,73 = ca. 11,2 Fuß Wickelband

Dies ist der theoretische Bedarf für einen geraden Abschnitt.

Für eine tatsächliche Auspuffinstallation sollte zusätzliches Material für Biegungen, Start- und Endpunkte sowie Installationsabweichungen eingeplant werden.

Schnellschätztabelle für Auspuff-Hitzeschutzband

Die folgenden Beispiele setzen voraus:

• 2 Zoll breites Auspuff-Hitzeschutzband;

• 0,25 Zoll Überlappung;

• 3 Fuß gerades Auspuffrohr.

Rohraußendurchmesser	Ca. benötigtes Hitzeschutzband
1,5 Zoll	8,6 Fuß
2,0 Zoll	11,2 Fuß
2,25 Zoll	12,5 Fuß
2,5 Zoll	13,8 Fuß
3,0 Zoll	16,4 Fuß

Diese Zahlen sind theoretische Schätzwerte für gerade Rohre.

Tatsächliche Installationen an Krümmern und Abgasanlagen verbrauchen normalerweise mehr Material.

Warum der Rohrdurchmesser den Bandverbrauch verändert

Größere Auspuffrohre erfordern mehr Material, da jede Umdrehung einen größeren Umfang abdecken muss.

Ein 3-Zoll-Auspuffrohr hat ungefähr den doppelten Umfang eines 1,5-Zoll-Rohrs.

Dies bedeutet, dass zwei Auspuffanlagen mit der gleichen Rohrlänge sehr unterschiedliche Mengen an Hitzeschutzband erfordern können.

Der Rohraußendurchmesser sollte daher immer vor der Materialbestellung gemessen werden.

Schätzen Sie die Menge des Hitzeschutzbands nicht nur basierend auf:

• Hubraum;

• Fahrzeugmodell;

• Motorleistung;

• Zylinderanzahl.

Die tatsächlichen Rohrdimensionen sind wichtiger.

Warum die Überlappung die Länge des Hitzeschutzbands verändert

Die Überlappung bestimmt, wie weit das Band bei jeder Umdrehung entlang des Rohrs vorrückt.

Mehr Überlappung bedeutet:

• höherer Materialverbrauch;

• größere Isolationsdicke;

• langsamere axiale Abdeckung.

Weniger Überlappung bedeutet:

• geringerer Materialverbrauch;

• dünnere effektive Abdeckung;

• höheres Risiko für ungleichmäßige Lücken bei schlechter Installation.

Zum Beispiel bei einem 2-Zoll-breiten Band:

0,25-Zoll-Überlappung

ergibt:

1,75 Zoll effektive Vorwärtsabdeckung pro Umdrehung.

Wenn die Überlappung erhöht wird, verringert sich der effektive Vorwärtsvorschub und es wird mehr Band benötigt.

Aktuelle DEI-Rechner verwenden 0,25 Zoll als empfohlenen Standardwert, dies sollte jedoch nicht als universelle Anforderung für jeden Bandhersteller oder jede Anwendung betrachtet werden.

Befolgen Sie immer die Installationsanweisungen für das spezifisch verwendete Produkt.

Verbrauch von 1-Zoll- vs. 2-Zoll-Auspuff-Hitzeschutzband

Die Bandbreite hat einen erheblichen Einfluss auf die benötigte Länge.

1-Zoll-Auspuff-Hitzeschutzband

Ein 1-Zoll-Band macht mehr Umdrehungen über dieselbe Rohrlänge.

Es ist daher besonders geeignet für:

• enge Krümmerbögen;

• Rohre mit kleinem Durchmesser;

• Motorradauspuffrohre;

• komplexe Krümmer;

• eng beieinander liegende Primärrohre.

Allerdings werden normalerweise mehr laufende Fuß an Band benötigt als bei einem breiteren Band.

2-Zoll-Auspuff-Hitzeschutzband

Ein 2-Zoll-Band rückt bei jeder Umdrehung weiter entlang des Rohrs vor.

Es ist im Allgemeinen geeignet für:

• Automobilkrümmer;

• Hosenrohre;

• Auspuffrohre mit mittlerem Durchmesser;

• längere gerade Rohrabschnitte;

• schnellere Installation.

Zwei-Zoll-Glasfaser- und Titan-Style-Bänder sind handelsübliche Größen. DEI verkauft derzeit mehrere 2-Zoll-Bandkonfigurationen in Längen von 15, 25, 50 und 100 Fuß.

Die richtige Wahl sollte von der Rohrgeometrie abhängen, anstatt einfach das breiteste verfügbare Band auszuwählen.

Beispiel: Warum 1-Zoll-Band mehr Länge erfordert

Betrachten Sie dasselbe Rohr mit 2 Zoll Außendurchmesser.

Wenn ein schmales 1-Zoll-Band mit proportionaler Überlappung installiert wird, ist der effektive axiale Vorschub pro Umdrehung geringer als bei einem 2-Zoll-Band.

Das bedeutet, dass mehr Umdrehungen erforderlich sind, um dieselbe Rohrlänge abzudecken.

Das schmalere Band kann dennoch die bessere Wahl sein, wenn das Rohr mehrere enge Biegungen aufweist.

Deshalb erfordert die Auswahl von Auspuffkrümmerband ein Gleichgewicht zwischen:

• Materialverbrauch;

• Installationsgeschwindigkeit;

• Anpassungsfähigkeit;

• Rohrgeometrie.

Wie viel Band benötige ich für Krümmer?

Krümmer sind schwieriger zu berechnen als gerade Rohre.

Ein rohrförmiger Krümmer kann enthalten:

• mehrere Primärrohre;

• enge Biegungen;

• Sammler;

• Zusammenführungsabschnitte;

• Flansche;

• ungleiche Rohrlängen.

Die richtige Methode besteht darin, jedes Primärrohr separat zu messen.

Für einen Vierzylinder-Krümmer:

1. Messen Sie jedes Primärrohr vom Flansch bis zum Sammler.

2. Notieren Sie den Außendurchmesser jedes Rohrs.

3. Berechnen Sie den Bandverbrauch für jedes Rohr.

4. Addieren Sie den Sammler, falls dieser ebenfalls umwickelt werden soll.

5. Fügen Sie zusätzliches Material für Biegungen und Endpunkte hinzu.

Messen Sie nicht einfach die gesamte physische Breite der Krümmerbaugruppe.

Jedes Rohr muss als eigener umwickelter Zylinder behandelt werden.

Wie viel Band benötige ich für einen V8-Krümmer?

Ein V8-Krümmersatz kann wesentlich mehr Material verbrauchen, da acht Primärrohre umwickelt werden müssen.

Einige komplette kommerzielle Kits enthalten daher etwa 100 Fuß 2-Zoll-Band.

Zum Beispiel vermarktet DEI derzeit Kfz-Krümmerband-Kits, die 100 Fuß 2-Zoll-Glasfaserband zusammen mit entsprechendem Installationszubehör enthalten.

Das bedeutet nicht, dass jeder V8 genau 100 Fuß benötigt.

Der tatsächliche Verbrauch hängt ab von:

• Primärrohrlänge;

• Rohrdurchmesser;

• Überlappung;

• ob die Sammler umwickelt sind;

• Krümmergeometrie.

Für Produktionsanwendungen bleibt das Messen des tatsächlichen Krümmers zuverlässiger, als sich allein auf die Motorkonfiguration zu verlassen.

Wie viel Hitzeschutzband benötige ich für einen Motorradauspuff?

Motorräder verwenden häufig:

• kleinere Rohrdurchmesser;

• engere Biegungen;

• kürzere Gesamtauspufflängen.

Dies macht oft ein 1-Zoll- oder 2-Zoll-Band geeignet.

Ein Motorrad mit zwei kurzen Krümmerrohren benötigt möglicherweise viel weniger Material als ein mehrflutiger Automobilkrümmer.

DEI bietet derzeit ein Motorradauspuff-Kit mit 30 Fuß (ca. 9 m) 2-Zoll-Glasfaserband an, was die kürzeren Rollenlängen verdeutlicht, die üblicherweise bei dieser Anwendung verwendet werden.

Auch hier sollte die Kit-Größe nicht als universelle Anforderung betrachtet werden.

Messen Sie den tatsächlichen Motorradauspuff, bevor Sie bestellen.

Wie viel Hitzeschutzband benötige ich für ein Turbo-Hosenrohr?

Turbo-Hosenrohre sind tendenziell:

• größer im Durchmesser;

• relativ kurz;

• extremen Temperaturen ausgesetzt;

• nah an empfindlichen Motorraumkomponenten platziert.

Die benötigte Bandlänge kann normalerweise aus dem Außendurchmesser und der Mittellinienlänge des Hosenrohrs berechnet werden.

Hosenrohre weisen jedoch oft mehrere Biegungen auf.

Daher sollte das theoretische Ergebnis für ein gerades Rohr um einen praktischen Installationszuschlag erhöht werden.

Die Materialauswahl ist ebenfalls wichtig.

Für Turbo-Systeme mit höheren Temperaturen müssen Käufer möglicherweise Glasfaser mit Basalt- oder hochkieselsäurehaltigem Band vergleichen, anstatt das Material nur nach der Rollenlänge auszuwählen.

Siehe Titanium Exhaust Wrap: Material, Temperature and Applications für Basalt-basierte Hochtemperaturanwendungen.

Wie viel Hitzeschutzband benötige ich für einen Abgaskrümmer?

Rohrkrümmer können ähnlich wie Fächerkrümmer berechnet werden.

Gusskrümmer sind schwieriger, da die Oberfläche möglicherweise kein gleichmäßiges rundes Rohr bildet.

Wenn die Komponente Folgendes aufweist:

• unregelmäßige Gussformen;

• sehr kurze Abzweigungen;

• komplexe Flansche;

• eingeschränkten Zugang;

ist eine abnehmbare Isolierdecke oder ein geformtes Hitzeschild möglicherweise besser geeignet als ein spiralförmiges Band.

Der Rechner in diesem Leitfaden ist primär für runde Auspuffrohre gedacht.

Sollte ich für Biegungen zusätzliches Band einplanen?

Ja.

Eine Biegung verändert den effektiven Verlauf des Bandes.

Der Außenradius erfordert mehr Material als der Innenradius, und der Installateur muss möglicherweise die Überlappung anpassen, um die Umwicklung glatt zu halten.

Handelsübliche Rechner warnen häufig davor, dass ihre Ergebnisse keine Biegungen berücksichtigen. DEI gibt ausdrücklich an, dass Biegungen zusätzliches Material über die berechnete Schätzung für gerade Rohre hinaus verbrauchen.

Für ein komplexes Abgassystem ist es besser, eine sinnvolle Reserve zu kaufen, anstatt genau das theoretische Ergebnis zu bestellen.

Weitere Gründe für die Einplanung von zusätzlichem Material

Zusätzliches Material kann auch erforderlich sein für:

Start- und Endpunkte

Der Anfang und das Ende der Umwicklung erfordern möglicherweise zusätzliche Windungen für eine sichere Befestigung.

Sammlerübergänge

Sammler können ihren Durchmesser schnell ändern, was den Materialverbrauch erhöht.

Ungleichmäßige Rohrgeometrie

Geformte und geschweißte Abgaskomponenten behalten möglicherweise keinen vollkommen konstanten Durchmesser bei.

Installationsfehler

Gelegentlich muss ein Abschnitt entfernt und neu umwickelt werden.

Produktionstoleranz

Bei der OEM-Produktion kann eine kleine Zugabe helfen, einen Produktionsstillstand durch geringfügige Abweichungen bei der Installation zu verhindern.

Sollte ich eine 25 ft, 50 ft oder 100 ft Rolle kaufen?

Wählen Sie die Rollenlänge anhand des berechneten Verbrauchs und nicht anhand einer visuellen Schätzung.

25 ft Rolle

Typischerweise geeignet für:

• kurze Abgasabschnitte;

• kleinere Motorradsysteme;

• einzelne Hosenrohre;

• einzelne Komponenten.

50 ft Rolle

Nützlich für:

• längere Motorrad-Abgassysteme;

• Automobil-Fächerkrümmer;

• mehrere einzelne Rohrabschnitte.

100 ft Rolle

Nützlich für:

• Multi-Primary-Krümmersysteme;

• größere Arbeiten;

• Werkstätten;

• OEM- oder wiederkehrende Installationen.

Viele aktuelle Hersteller bieten diese Rollengrößen an. DEI listet beispielsweise mehrere Auspuffband-Produkte im Titan-Stil in 15-, 25-, 50- und 100-ft-Konfigurationen.

BSTFLEX kann auch kundenspezifische Rollenlängen für OEM- und Händlerprojekte liefern, bei denen Standard-Verkaufslängen unnötige Verbindungsstellen oder Verpackungsabfälle verursachen.

Auspuffband-Rechner für metrische Größen

Die gleiche Berechnung funktioniert mit metrischen Abmessungen.

Verwenden Sie:

• Rohrdurchmesser in Millimetern;

• Wickelbreite in Millimetern;

• Überlappung in Millimetern.

Der Multiplikator bleibt dimensionslos.

Multiplizieren Sie diesen dann mit der Rohrlänge in Metern, um eine ungefähre Wickellänge in Metern zu erhalten.

Zum Beispiel:

• 50 mm Rohraußendurchmesser;

• 50 mm Wickelbreite;

• 6 mm Überlappung.

Effektiver Vorschub:

50 − 6 = 44 mm

Die Berechnung kann dann genau auf die gleiche Weise wie bei der zollbasierten Methode angewendet werden.

Dies ist besonders nützlich für Industrie- und OEM-Projekte, die spezifiziert sind in:

• 25 mm Wickel;

• 50 mm Wickel;

• metrische Auspuffrohre;

• Rollen mit einem Meter Länge.

Eingabewerte für den Auspuffband-Rechner für OEM-Projekte

Für die wiederholte Fertigung empfiehlt BSTFLEX die Aufzeichnung der folgenden Informationen:

Erforderliche Eingabe	Beispiel
Rohraußendurchmesser	50 mm
Rohrlänge	1,2 m
Wickelbreite	50 mm
Erforderliche Überlappung	6 mm
Anzahl der Rohre	4
Anzahl der Biegungen	6
Wickelmaterial	Glasfaser / Basalt / Silika
Produktionsmenge	500 Baugruppen

Dies ermöglicht die Schätzung von beidem:

• Materialverbrauch pro Baugruppe;

• Gesamtrollenbedarf für den Produktionsauftrag.

Optimierung der Rollenlänge für die Produktion

Einzelhandelsrollengrößen sind für die Fertigung nicht immer effizient.

Angenommen, eine fertige Auspuffkomponente benötigt etwa 7,5 m Wickelmaterial.

Die Verwendung einer handelsüblichen 10-m-Einzelhandelsrolle kann bei jeder Montage zu erheblichem Materialüberschuss führen.

Für einen OEM-Auftrag kann es effizienter sein, Folgendes festzulegen:

• kundenspezifische Rollenlängen;

• Master-Rollen;

• vorgeschnittene Längen;

• Set-Verpackung.

BSTFLEX kann Rollenkonfigurationen basierend auf dem tatsächlichen Produktionsverbrauch entwickeln, anstatt Industriekunden zur Verwendung von Verbraucherverpackungsformaten zu zwingen.

Ändern unterschiedliche Wickelmaterialien die Berechnung?

Die geometrische Berechnung ist im Wesentlichen gleich für:

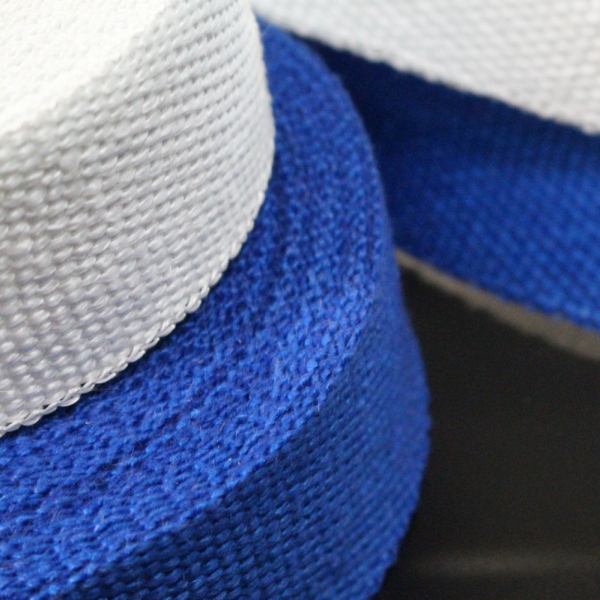

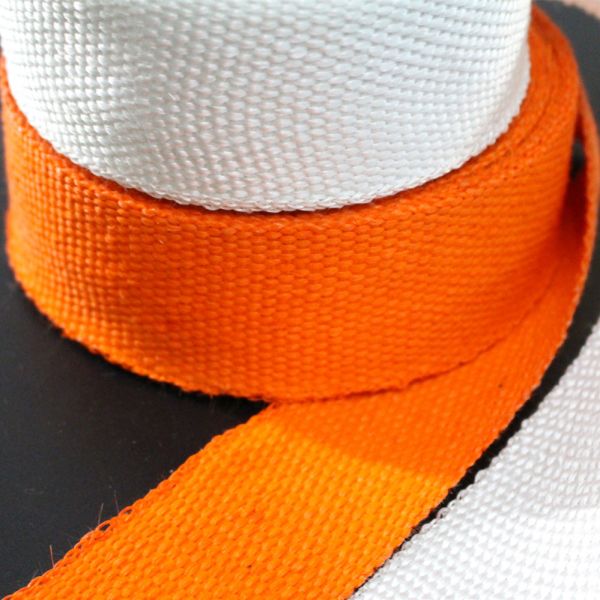

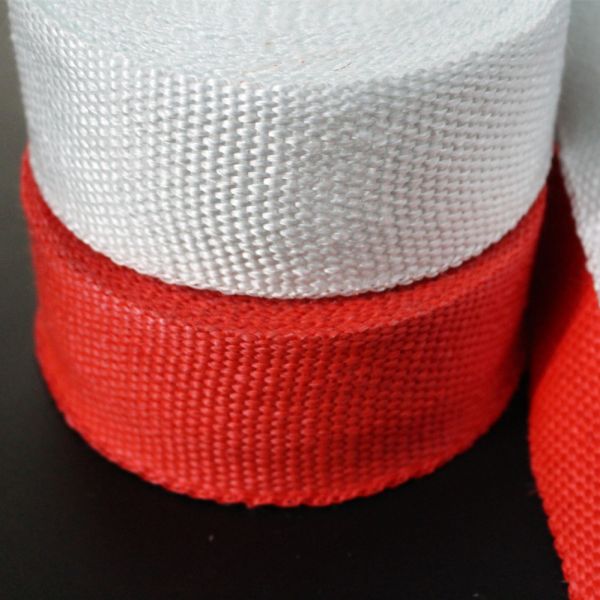

• Glasfaser-Auspuffband;

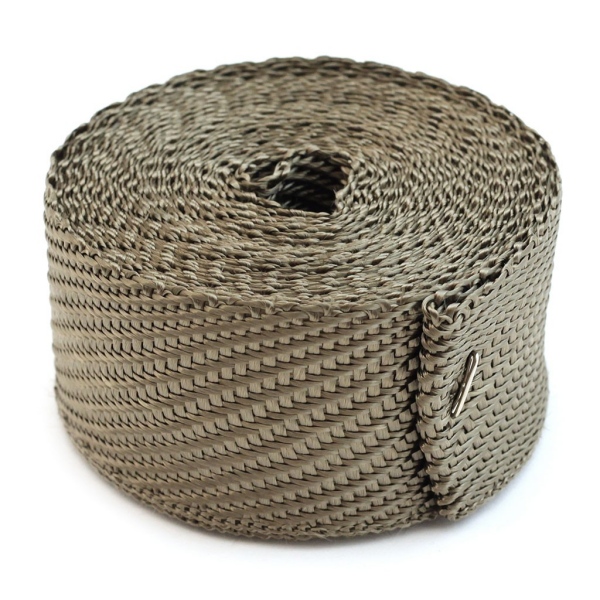

• Basalt-Auspuffband;

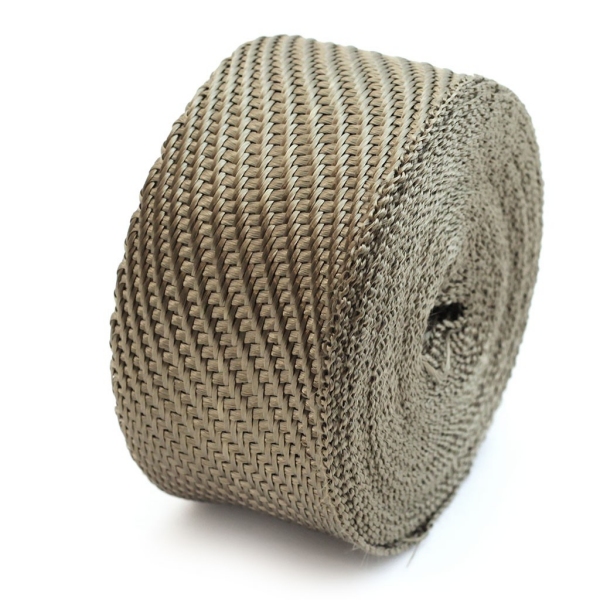

• Auspuffband im Titan-Stil;

• Silica-Auspuffband.

Das fertige Material kann sich jedoch unterscheiden in:

• Dicke;

• Flexibilität;

• Gewebe;

• Dehnbarkeit;

• Installationsverhalten.

Daher sollte der berechnete Verbrauch vor Abschluss eines Großauftrags während der Prototypeninstallation überprüft werden.

Für die Materialauswahl siehe den vollständigen Leitfaden für Auspuffbänder und das komplette BSTFLEX Auspuff- und Krümmer-Hitzeschutzband-Sortiment.

Vergessen Sie nicht die Befestigungen für Auspuffbänder

Die Berechnung der Bandlänge ist nur ein Teil der Installation.

Das Band muss auch gesichert werden.

Typische Optionen sind:

• Edelstahl-Kabelbinder;

• Edelstahldraht;

• Metallschellen;

• speziell entwickelte Bänder.

Kommerzielle Auspuffband-Sets enthalten üblicherweise Edelstahlbinder zusammen mit dem Band. DEI verpackt zum Beispiel Kabelbinder mit mehreren seiner Krümmer- und Auspuffband-Sets.

Für OEM-Projekte können Band und Befestigungsmaterial als ein verpacktes Set spezifiziert werden.

Praktische Checkliste für die Bestellung von Auspuffbändern

Bestätigen Sie vor der Angebotsanfrage:

• Rohraußendurchmesser

• Gesamtrohrlänge

• Anzahl der Rohre

• Anzahl der Bögen

• Wickelbreite

• Erforderliche Überlappung

• Material

• Temperaturanforderung

• Bevorzugte Rollenlänge

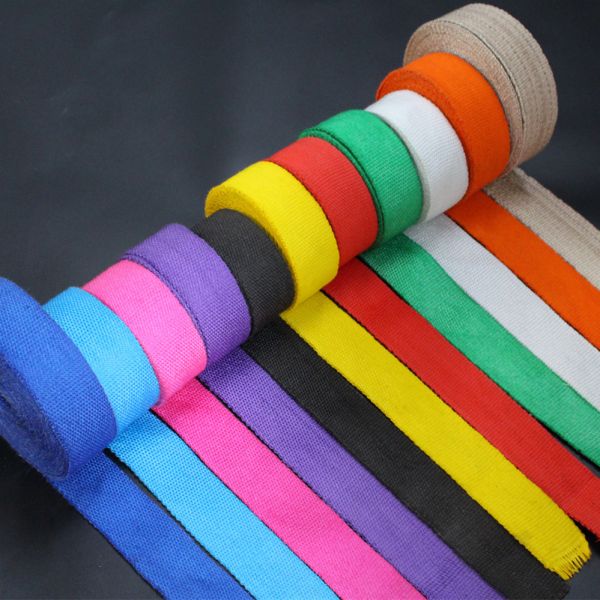

• Farbe

• Erforderliche Befestigungselemente

• Gesamtmenge

• Verpackungsformat

Wenn die Abgasgeometrie komplex ist, geben Sie Folgendes an:

• Zeichnung;

• CAD-Abmessungen;

• Fotos;

• Musterteil.

Dies ermöglicht eine genauere Schätzung des Materialverbrauchs.

Hersteller von Auspuff-Hitzeschutzband für kundenspezifische Rollengrößen

BSTFLEX stellt thermische Schutzmaterialien für Auspuffanlagen für Automobil-, Motorrad-, Motorsport-, Diesel- und Industrieanwendungen her.

Lieferoptionen können umfassen:

• 1-Zoll-Auspuff-Hitzeschutzband;

• 2-Zoll-Auspuff-Hitzeschutzband;

• 25 mm Auspuff-Hitzeschutzband;

• 50 mm Auspuff-Hitzeschutzband;

• kundenspezifische Breiten;

• kundenspezifische Rollenlängen;

• große Master-Rollen;

• vorgeschnittene Längen;

• Edelstahl-Befestigungsbinder;

• Auspuff-Hitzeschutzband-Kits mit Eigenmarke;

• OEM-Verpackung.

Für die Auswahl von Glasfasermaterial siehe Glasfaser-Auspuff-Hitzeschutzband für Krümmer und Auspuffrohre.

Für alle verfügbaren Materialfamilien besuchen Sie die BSTFLEX Auspuff- und Krümmer-Hitzeschutzband-Kategorie.

Häufig gestellte Fragen

Wie berechne ich, wie viel Auspuff-Hitzeschutzband ich benötige?

Messen Sie den Außendurchmesser und die Länge des Auspuffrohrs und wählen Sie dann die Bandbreite und die erforderliche Überlappung aus. Verwenden Sie diese Werte, um zu berechnen, wie viel Material für jede spiralförmige Wicklung benötigt wird und wie viele Wicklungen insgesamt entlang des Rohrs erforderlich sind.

Beeinflusst der Rohrdurchmesser die Länge des Auspuffbands?

Ja. Ein größeres Rohr hat einen größeren Umfang, daher verbraucht jede Wicklung mehr Band.

Erfordert mehr Überlappung mehr Auspuffband?

Ja. Eine größere Überlappung verringert den Abstand, den das Band bei jeder Wicklung entlang des Rohrs zurücklegt, was den gesamten Materialverbrauch erhöht.

Ist 1-Zoll- oder 2-Zoll-Auspuffband besser?

Ein-Zoll-Band lässt sich leichter um enge Kurven und kleine Rohre wickeln. Zwei-Zoll-Band lässt sich im Allgemeinen schneller auf größeren oder geraderen Rohren anbringen.

Wie viel zusätzliches Band sollte ich für Kurven kaufen?

Kurven erfordern mehr Material, als die Berechnung für gerade Rohre vorhersagt. Die genaue Menge hängt vom Biegeradius, dem Rohrdurchmesser, der Überlappung und der Technik des Installateurs ab, daher sollten komplexe Systeme eine zusätzliche Materialzugabe vorsehen.

Wie viel Auspuffband benötige ich für Krümmer?

Messen Sie jedes Krümmerrohr einzeln und berechnen Sie den Bandbedarf für jedes Rohr. Addieren Sie den Sammler sowie eine zusätzliche Zugabe für Kurven und Endpunkte.

Kann ich den Rechner für Auspuffband aus Glasfaser und Titan verwenden?

Ja. Die gleiche grundlegende geometrische Berechnung kann für Auspuffband aus Glasfaser, Basalt/Titan-Stil und Silika verwendet werden, obwohl sich unterschiedliche Materialkonstruktionen bei der Installation unterschiedlich verhalten können.

Kann BSTFLEX kundenspezifische Rollenlängen für Auspuffband liefern?

Ja. OEM- und Händlerbestellungen können hinsichtlich kundenspezifischer Breiten, Rollenlängen, Großrollen, vorgeschnittener Längen und Private-Label-Verpackungen konfiguriert werden.
