Isolierung für Generatorabgasrohre und abnehmbare Abgasisoliermatten

Eine Generatorabgasleitung muss mehr leisten, als nur heißes Gas aus einem Gehäuse zu leiten. Sie muss für Inspektionen zugänglich bleiben, Bewegungen ausgleichen und umliegende Geräte innerhalb ihrer Temperaturgrenzen halten. Das Hinzufügen einer Isolierung sollte keine dieser Aufgaben erschweren.

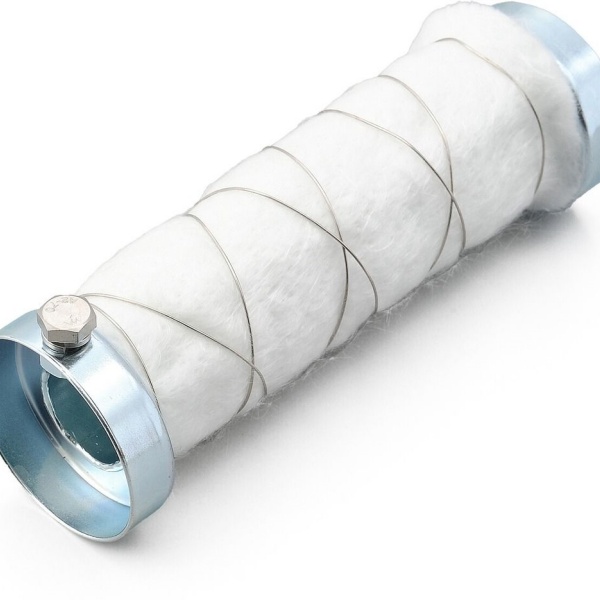

Isolierung für Generatorabgasrohre kann als abnehmbare Ummantelung für gerade Rohrleitungen, als geformte Matten für Krümmer und als separate Abdeckungen für Flansche oder Schalldämpfer geliefert werden. Die Konstruktion sollte dem genehmigten Abgaslayout folgen, wobei die Materialauswahl auf den Betriebsbedingungen und nicht allein auf der Generatorleistung basieren sollte.

BSTFLEX fertigt kundenspezifische abnehmbare Abgasisoliermatten für Hochtemperaturanlagen. Stellen Sie für Stromerzeugerprojekte die Rohrleitungszeichnung, die Temperaturanforderungen und die Wartungszugangspunkte bereit, damit die vorgeschlagene Isolierung als komplette Baugruppe überprüft werden kann.

Spezifizieren Sie den Abgasstrang als eine Reihe wartungsfreundlicher Abschnitte

Betrachten Sie ein Rohr, das vom Motorauslass durch einen Krümmer zu einem Schalldämpfer führt. Eine durchgehende Isolierabdeckung mag einfach erscheinen, wird aber unpraktisch, wenn ein Techniker Zugang zum Krümmerflansch oder zum Schalldämpferanschluss benötigt.

Eine nützlichere Spezifikation identifiziert, wo jeder Isolierabschnitt beginnt und endet. Das gerade Rohr, der Bogen und der Wartungsanschluss können dann separat abgedeckt werden, wobei die Verbindungsdetails so gestaltet sind, dass freiliegende heiße Bereiche begrenzt werden, ohne die Demontage zu verhindern.

Die folgende Anordnung ist ein Ausgangspunkt für Diskussionen, kein universelles Installationsdesign.

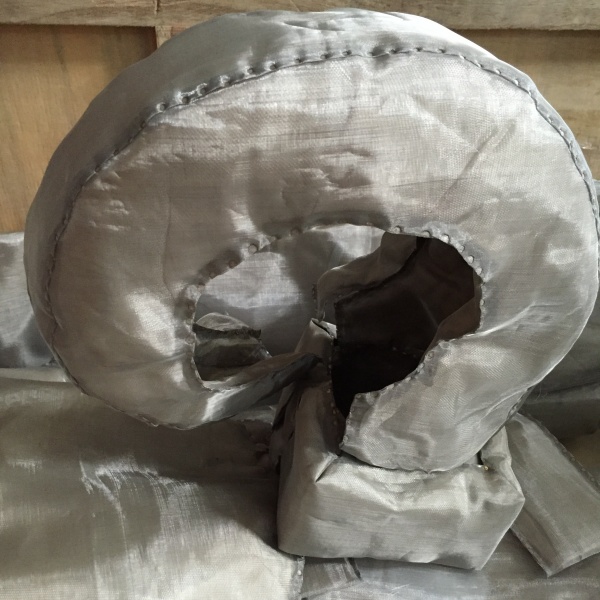

Für gekrümmte Abschnitte bietet die BSTFLEX Wärmeisolations-Bogenmatte eine Produktreferenz zur Erörterung der Passform. Bestätigen Sie den tatsächlichen Durchmesser, die Biegegeometrie und die Temperatur, bevor Sie eine Konstruktion für eine Generatorinstallation auswählen.

Drei Temperaturen gehören in die Spezifikation

Eine Anfrage, die nur eine Abgastemperatur angibt, lässt eine wichtige Frage unbeantwortet: Wo wurde diese Temperatur gemessen?

Abgastemperatur beschreibt das Gas im Inneren des Rohrs. Es ist eine nützliche Betriebsinformation, entspricht aber nicht automatisch der Metalltemperatur an der Isolationsschnittstelle.

Rohroberflächentemperatur ist die relevante Heißseitenbedingung für ein Kontaktisolationssystem. Verwenden Sie gemessene Daten oder die Konstruktionsinformationen des Geräteherstellers und identifizieren Sie die mit diesem Wert verbundene Betriebslast.

Außenoberflächentemperatur der Matte ist ein Leistungsziel für die installierte Baugruppe. Geben Sie diese zusammen mit den Umgebungsbedingungen, dem Luftstrom, den Messorten und dem Betriebszustand des Generators an.

Berücksichtigen Sie für die Isolierung von Dieselgenerator-Abgasanlagen die anspruchsvollsten zugelassenen Betriebsbedingungen, nicht nur einen kurzen Probelauf ohne Last. Wenn die Abgasnachbehandlung das Temperaturprofil verändert, holen Sie die entsprechenden Grenzwerte und Isolierungseinschränkungen beim Gerätehersteller ein.

Eine Hochtemperatur-Einstufung für eine einzelne Faser legt nicht die zulässige Temperatur der gesamten Matte fest. Die heißseitige Verkleidung, der Kern, die Außenhülle, das Garn und die Befestigungselemente müssen alle für ihre jeweiligen Einsatzbedingungen geeignet sein.

Wählen Sie das Material für die Isolierung von Generatorabgasrohren schichtweise aus

Die Spezifikation sollte die Funktion jeder Schicht beschreiben, anstatt ein einziges Material für die gesamte Ummantelung zu benennen.

Die heißseitige Verkleidung schützt die Isolierbaugruppe

Die innere Verkleidung muss für die Temperatur-, Kontakt- und Handhabungsbedingungen am Rohr geeignet sein. Je nach Konstruktion kann ein hitzebeständiges Textil oder eine metallische Verkleidung angemessen sein. Identifizieren Sie die Materialgüte und die vorgesehene Beanspruchung, anstatt sich auf eine allgemeine Beschreibung wie Hochtemperaturgewebe zu verlassen.

Der Kern bietet den hauptsächlichen Wärmewiderstand

Glasfaser, siliziumbasierte oder andere hochtemperaturbeständige Faserdämmstoffe können je nach Anwendung in Betracht gezogen werden. Vergleichen Sie die thermischen Daten, Einsatzgrenzen und die installierte Dicke des gewählten Materials. Überprüfen Sie auch die Anforderungen an die Handhabung und die Sicherheitsdaten.

Die Isolierdicke muss in den verfügbaren Raum passen, ohne unbeabsichtigt gegen Halterungen oder benachbarte Geräte gedrückt zu werden. Spezifizieren Sie die fertige Konstruktion, nicht nur die Dicke des losen Materials vor der Fertigung.

Die Außenhülle adressiert Beanspruchung und Handhabung

Wählen Sie die Hülle für die zu erwartende lokale Temperatur und die Beanspruchung durch Abrieb, Witterung oder Kontamination aus. Ein beschichtetes Textil kann für eine Installation geeignet sein, während bei einer anderen eine metallische Schutzkonstruktion erforderlich sein könnte.

Behandeln Sie Edelstahlgewebe nicht als flüssigkeitsdichte Barriere und gehen Sie nicht davon aus, dass ein beschichtetes Gewebe jede Naht und jeden Verschluss wasserdicht macht. Wenn Ölnebel oder Witterungseinflüsse eine Rolle spielen, fordern Sie Details zur vollständigen Abdeckungsanordnung an.

Für den breiteren Materialvergleich siehe Isoliermaterialien für Abgasrohre in Hochtemperatursystemen. Optionen für Mattenlagen und Befestigungen werden auch in unserem Leitfaden für Abgasisolierdecken behandelt.

Machen Sie die Wärmedämmung nicht zu einer mechanischen Halterung

Eine Abgasmatte ist keine Rohrhalterung. Das Abgasrohr und der Schalldämpfer benötigen eine eigene geeignete Halterung, wobei das Gewicht der Isolierung in die mechanische Überprüfung einbezogen werden muss.

Befestigungselemente sollten die Matte halten, ohne bewegliche Komponenten so zu überbrücken, dass deren beabsichtigte Bewegung eingeschränkt wird. Flexible Verbindungen und Kompensatoren erfordern besondere Aufmerksamkeit: Klemmen, stopfen oder umwickeln Sie diese nicht, als wären sie gewöhnliche starre Rohre.

Holen Sie die Genehmigung des Komponentenherstellers ein, bevor Sie eine flexible Verbindung, einen Turbolader, einen Krümmer oder ein Gehäuse der Abgasnachbehandlung isolieren. Eine Matte, die für eine Motorinstallation geeignet ist, ist nicht automatisch für eine andere zugelassen.

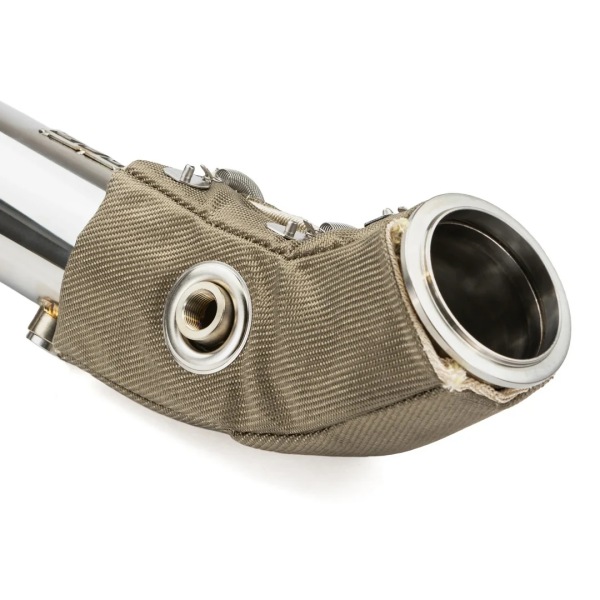

Halten Sie Abläufe, Sensoranschlüsse, Inspektionspunkte und erforderliche Belüftungsöffnungen funktionsfähig. Wand- und Dachdurchführungen benötigen ihre spezifizierten Schutzbaugruppen; eine Abgasmatte ist kein Ersatz für ein zugelassenes Durchführungsdetail.

Konstruieren Sie den Verschluss für die Person, die ihn entfernen muss

Ein Befestigungssystem kann auf einer Zeichnung zugänglich aussehen und schwer zu erreichen sein, sobald sich das Rohr in einer Schallschutzkapselung befindet.

Platzieren Sie Haken, Federn oder Schnürungen auf einer zugänglichen Seite, wo immer die Installation dies zulässt. Überprüfen Sie, ob die Matte geöffnet und entfernt werden kann, ohne nicht zusammengehörige Rohrleitungen zu entfernen oder nahegelegene Verkabelungen zu beschädigen. Planen Sie bei einer Flanschabdeckung genügend Zugang für die erforderlichen Werkzeuge ein, nachdem die Abdeckung entfernt wurde.

Fordern Sie für mehrteilige Sets eine Schnittzeichnung und eine entsprechende Kennzeichnung auf den Matten an. Eine Nachbestellung kann sich dann auf den spezifischen Bogen oder Rohrabschnitt beziehen, anstatt sich auf Fotos einer nicht identifizierten Abdeckung zu verlassen.

Die Wiederverwendung sollte vom Zustand abhängen. Überprüfen Sie die Verkleidung, die Nähte, die Isolierung und die Befestigungselemente, bevor Sie eine entfernte Matte wieder anbringen. Beschädigte oder kontaminierte Abschnitte müssen bewertet werden, anstatt sie automatisch wiederzuverwenden.

Passen Sie die Ummantelung an die Installationsumgebung an

Überprüfen Sie bei einem in einem Betriebsraum installierten Generator die Abstände zu Wartungswegen, Kabeln und Geräten in der Nähe. Überprüfen Sie bei einem in einem Container untergebrachten Aggregat das Öffnen der Türen, das Entfernen von Paneelen und ob Verschlüsse innerhalb des Gehäuses zugänglich bleiben.

Rohrleitungen im Außenbereich erfordern eine weitere Anforderung: ein Abdeckungssystem, das für die zu erwartende Witterungsbeanspruchung ausgelegt ist. Fragen Sie, wie Verbindungen, Durchführungen und Abschlüsse geschützt werden, anstatt sich allein auf die Beschreibung des Außengewebes zu verlassen.

Die Abgasisolierung reduziert die Wärmeübertragung von den Oberflächen, die sie abdeckt; sie entfernt nicht die gesamte vom Motor, Generator oder Kühlsystem erzeugte Wärme. Erforderliche Kühlluftströme, Verbrennungsluft und Abgasabführungsanordnungen bleiben separate Konstruktionsverantwortlichkeiten.

Die Isolierung dichtet auch kein Abgasleck ab und berechtigt nicht zu einem verringerten Abstand zu brennbaren Materialien. Reparieren Sie Defekte, bevor Sie das Rohr abdecken, und halten Sie die vom Gerätehersteller geforderten Abstände ein.

Akzeptieren Sie die Installation basierend auf Passform und gemessener Leistung

Vereinbaren Sie vor der Bestellung von Produktionsmengen, wie das erste Mattenset bewertet wird. Die folgenden Prüfungen bieten eine nützliche Grundlage für den Abnahmeplan.

Passformprüfung: Bestätigen Sie den Rohrdurchmesser, die Abschnittslängen, die Öffnungspositionen und die Ausrichtung der Verschlüsse. Achten Sie auf unbeabsichtigte Kompression, offene Lücken und Kontakt mit benachbarten Geräten.

Serviceprüfung: Entfernen Sie bei sicher abgeschaltetem, abgekühltem und gemäß dem geltenden Verfahren isoliertem Generator eine ausgewählte Abdeckung. Bestätigen Sie, dass der vorgesehene Flansch, Ablauf oder Inspektionspunkt zugänglich ist und die Abdeckung korrekt wieder angebracht werden kann.

Thermische Prüfung: Lassen Sie qualifiziertes Personal die installierte Baugruppe unter vereinbarten Betriebsbedingungen bewerten. Protokollieren Sie Generatorlast, Umgebungstemperatur, Belüftungszustand, Stabilisierungszeit und Messmethode. Beziehen Sie Verschlüsse, Nähte und Übergänge in die Temperaturmessung ein, nicht nur die Mitte eines großen isolierten Bereichs.

Prüfung nach dem Zyklus: Überprüfen Sie nach den vereinbarten Betriebszyklen und sicherem Abkühlen den Halt, den Abrieb und etwaige Passformänderungen. Dokumentieren Sie Überarbeitungen, bevor Sie das Design für Folgeaufträge freigeben.

Melden Sie die Messergebnisse zusammen mit den Testbedingungen. Eine Decke, die lediglich als temperaturreduzierend um einen bestimmten Prozentsatz beschrieben wird, sagt einem Käufer nicht, ob eine spezifische Anforderung an die Oberflächentemperatur erfüllt wurde.

Nehmen Sie diese Details in die Angebotsanfrage (RFQ) auf

Um Angebote für eine Isoliermatte für Generatorabgasrohre zu vergleichen, geben Sie jedem Anbieter die gleiche Geometrie, die thermischen Anforderungen und den Lieferumfang vor.

Geometrie: Geben Sie den Außendurchmesser des Rohrs, die isolierten Längen, Biegewinkel und -radien, Flanschabmessungen, Bolzenüberstände, Stützen und Wartungsöffnungen an. Fügen Sie Fotos bei, die sowohl den umgebenden Raum als auch die Abgaskomponente selbst zeigen.

Betriebsbedingungen: Identifizieren Sie das Generator- und Motormodell, verfügbare Daten zur Oberflächentemperatur, das Lastprofil, die Umgebungsbedingungen und etwaige Herstellerbeschränkungen für die Isolierung.

Erforderliches Ergebnis: Geben Sie die zulässige fertige Isolierhülle, die angestrebte äußere Oberflächentemperatur (falls zutreffend), die Messbedingungen und die Bereiche an, die zugänglich bleiben müssen.

Lieferanforderungen: Geben Sie Prototypen- und Produktionsmengen, die Verpackung für Einzelteile oder komplette Sätze, Kennzeichnungsanforderungen und die mit dem Angebot erforderlichen Dokumente an.

Verlangen Sie im Angebot die Angabe der heißseitigen Beschichtung, des Kerns, der Außenhülle, der nominalen Fertigstärke, der Verschlussart und der Abschnittsgrenzen. Notieren Sie alle Annahmen, die noch bestätigt werden müssen. Zwei Angebote für eine Generatorabgasmatte sind nicht gleichwertig, wenn eines Flanschabdeckungen enthält und das andere jede Verbindung ungeschützt lässt.

Kundenspezifische Generatorabgasisoliermatten von BSTFLEX

BSTFLEX unterstützt die Entwicklung kundenspezifischer Abgasisolierungen anhand von Zeichnungen, Abmessungen und Mustern. Das Produkt für abnehmbare Abgasisoliermatten ist ein Ausgangspunkt für die Diskussion über Rohrmäntel und geformte Komponentenabdeckungen; die endgültige Konstruktion sollte gemäß den Installationsanforderungen des Stromerzeugers vereinbart werden.

Für Projekte, die abnehmbare Isolierungen mit geformten Abschirmungen oder Auskleidungen kombinieren, prüfen Sie das Produktsortiment für Abgashitzeschilde und Isolierungen. Unser Auswahlleitfaden für Abgasrohrisolierungen deckt alternative Konstruktionen ab, bei denen ein abnehmbarer Mantel nicht der bevorzugte Ansatz ist.

Senden Sie BSTFLEX Ihre Generatorabgaszeichnung für ein Angebot. Geben Sie die Betriebsbedingungen, die erforderliche Abdeckung, den verfügbaren Freiraum und die Menge an, damit der vorgeschlagene Mattensatz auf Passform, thermische Anforderungen und Wartungszugang überprüft werden kann.
