Schalldämpfer-Packungskissen vs. loses Füllmaterial: Auswahl eines Formats für die OEM-Montage

Ein niedrigerer Preis pro Kilogramm bedeutet nicht immer niedrigere Verpackungskosten pro fertigem Schalldämpfer. Bevor Sie sich zwischen einem Schalldämpfer-Packkissen und loser Schalldämpfer-Füllwolle entscheiden, legen Sie fest, welche Arbeitsschritte Ihre Montagelinie ausführen soll und welche vom Verpackungslieferanten übernommen werden sollten.

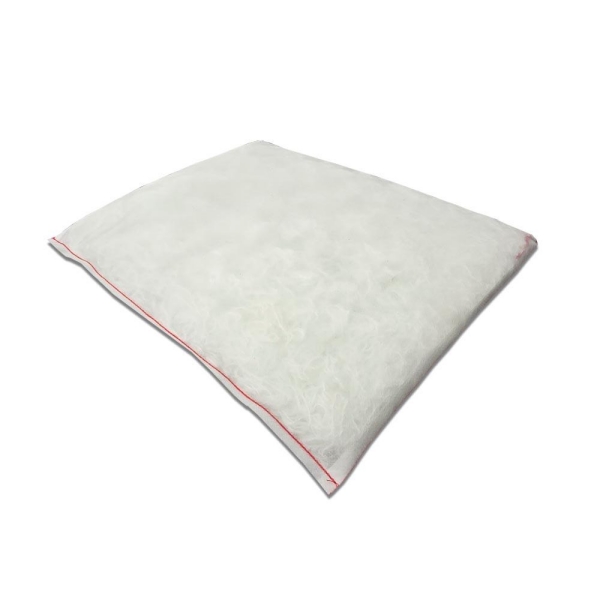

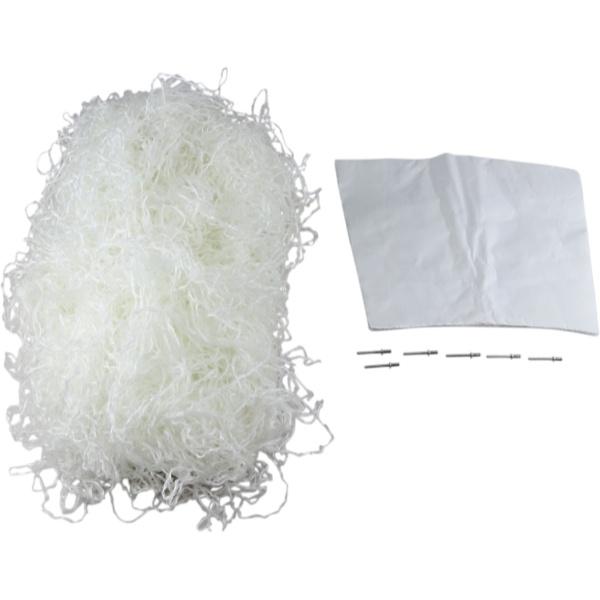

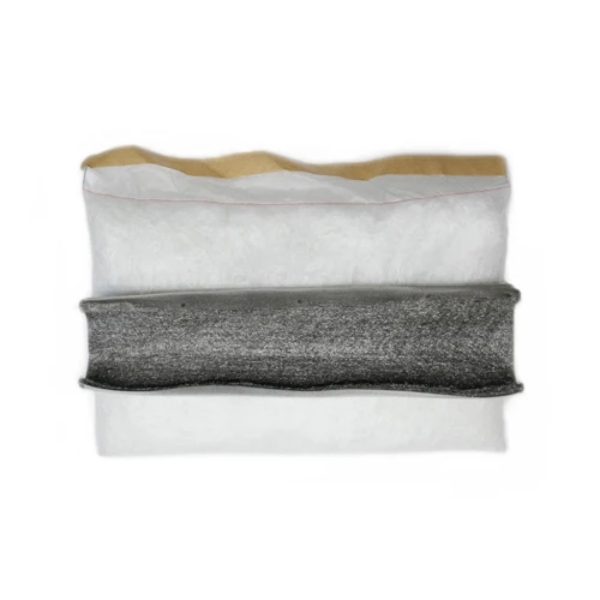

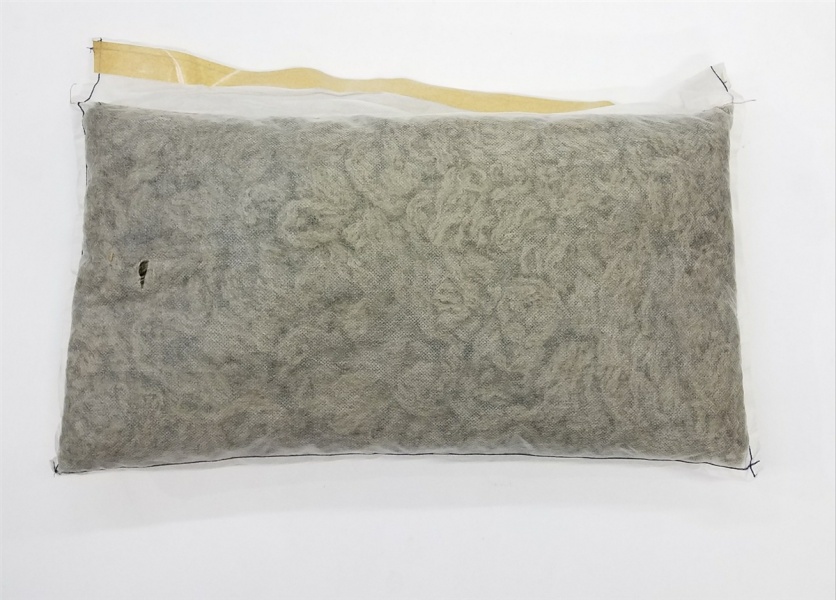

Ein Packkissen enthält eine festgelegte Fasermenge in einer geformten oder umschlossenen Komponente. Lose Füllwolle wird ohne diese fertige Komponentenform geliefert und während der Montage abgemessen und verteilt. Kissen können die Vorbereitung an der Linie reduzieren; lose Füllwolle ermöglicht es dem Monteur, den Füllprozess zu steuern. Keines der Formate ist automatisch leiser, hitzebeständiger oder wirtschaftlicher.

BSTFLEX bietet Schalldämpfer-Packkissen neben anderen Dämmmaterialien und Lieferformen für Abgasschalldämpfer an. Der folgende Vergleich richtet sich an Abgasanlagenhersteller, die eine Produktionsmethode auswählen, und nicht einfach nur Ersatzmaterial für einen Schalldämpfer kaufen.

Trennen Sie zuerst die Materialspezifikation von der Lieferform

Kissen beschreibt die Form der Komponente, nicht deren Faserchemie. Zwei Schalldämpfer-Packkissen können unterschiedliche Materialien enthalten, verschiedene Umhüllungsschichten verwenden und unterschiedliche Installationsmethoden erfordern. Ebenso beschreibt lose Füllwolle einen Lieferzustand und nicht eine bestimmte Faserqualität.

Halten Sie die Materialfreigabe von der Entscheidung zum Kauf eines Kissens getrennt. Erfassen Sie zuerst den Fasertyp, die Konstruktion und die Betriebsanforderungen. Bewerten Sie dann, wie dieses freigegebene Material die Montagestation erreichen soll.

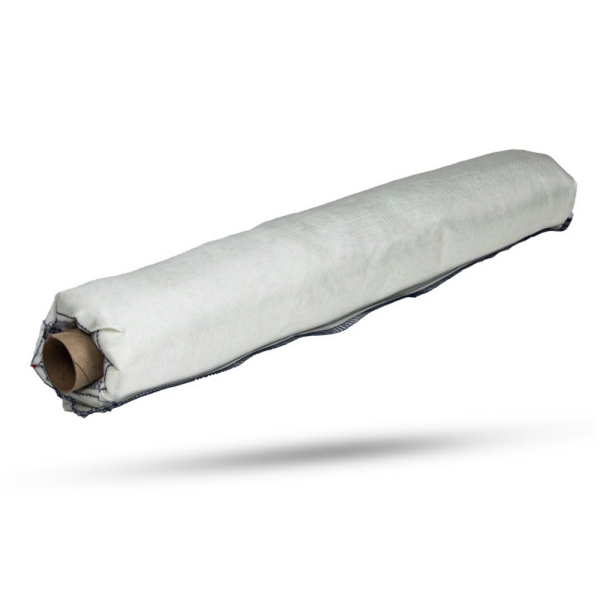

Zum Beispiel verwendet die BSTFLEX Glasfaser-Schalldämpfer-Packhülse mit gewebtem Glasfasernetzbeutel Glasfasergarn in einem gewebten Glasfasernetz. Dies ist eine spezifische umschlossene Konstruktion, keine Spezifikation, die für jedes Packkissen oder jeden Beutel gilt.

Vergleichen Sie den Arbeitsaufwand an der Montagestation

Beginnen Sie mit dem Füllprozess, den Sie bereits haben

Manuelle Montage bei häufigen Modellwechseln

Wo eine Station mehrere Schalldämpferdesigns fertigt, lohnt es sich, loses Material zu prüfen, bevor man sich für eine separate Vorform für jedes Modell entscheidet. Ermitteln Sie, ob eine gemeinsam zugelassene Faser diese Designs mit unterschiedlichen Füllmengen und Arbeitsanweisungen bedienen kann.

Diese Flexibilität erfordert dennoch Kontrolle. Geben Sie jedem Modell eine Materialreferenz, ein Trockenfüllgewicht und ein Platzierungsverfahren. Eine mündliche Anweisung, die Hülle zu füllen, bis sie sich fest anfühlt, ist keine wiederholbare Einkaufs- oder Produktionsspezifikation.

Wiederholte Montage eines definierten Schalldämpfers

Ein kundenspezifisches Schalldämpfer-Packkissen lohnt sich als Versuch, wenn Bediener wiederholt Material für dasselbe Bauteil wiegen, anordnen oder umformen. Bitten Sie den Lieferanten, diese Vorbereitungsschritte in das gelieferte Teil zu verlagern, und messen Sie dann, welche Arbeit an der Montagestation verbleibt.

Gehen Sie nicht davon aus, dass der Kauf eines Kissens jeden Vorbereitungsschritt überflüssig macht. Prüfen Sie, ob das gelieferte Bauteil noch zugeschnitten, gerollt, befestigt oder separat an den Enden gefüllt werden muss.

Etablierte Direktfüllanlagen

Direktfaserfüllung ist ein weiterer Produktionsweg. Einige Systeme verarbeiten Endlos-Roving in der Füllphase, anstatt lose Fasern aus Säcken zu verwenden. Ausgangsmaterial und Anlagenkompatibilität müssen daher gemeinsam spezifiziert werden.

Vergleichen Sie für eine Fabrik mit einem validierten Füllprozess ein Kissen mit diesem tatsächlichen Prozess, nicht mit einem unkontrollierten Beispiel für Handfüllung. Die relevante Frage ist, ob die Änderung des Lieferformats die gemessenen Ergebnisse der Linie verbessert.

Geben Sie das korrekte Gewicht auf der Bestellung an

Ein Angebot für ein Kissen und ein Angebot für einen Sack Fasern können nicht nach Packungsanzahl verglichen werden. Ermitteln Sie die Menge der zugelassenen akustischen Faser, die in jeden Schalldämpfer geliefert wird.

Trockenfaser-Füllgewicht ist die Masse der akustischen Faserfüllung. Gewicht des fertigen Bauteils umfasst auch die Abdeckung, Nähte und andere eingearbeitete Teile. Versandgewicht umfasst die Verpackung. Geben Sie an, welche Messung die Zeichnung und das Prüfprotokoll verwenden.

Für einen spezifizierten fasergefüllten Hohlraum wird die durchschnittliche installierte Dichte wie folgt berechnet:

Durchschnittliche installierte Faserdichte = Trockenfasermasse / dem Netto-Volumen, das dieser Faser zugewiesen ist.

Verwenden Sie einheitliche Einheiten, wie Gramm und Kubikzentimeter. Schließen Sie den Raum aus, der dem Kern, metallischen Auskleidungen und anderen separaten Komponenten zugewiesen ist. Berechnen Sie die installierte Dichte nicht aus den Außenmaßen eines komprimierten Versandsacks.

Dieser Durchschnitt ist eine Mengenprüfung, kein Beweis für eine gleichmäßige Verteilung. Zwei Baugruppen können die gleiche Fasermasse im gleichen Nennvolumen enthalten, während sie diese Faser unterschiedlich platzieren. Validieren Sie sowohl die Menge als auch deren Position.

Prüfen Sie die Passform, bevor Sie entscheiden, dass ein Kissen einbaufertig ist

Geben Sie die interne Geometrie der Hülle, den Außendurchmesser des Kerns, die effektive Packlänge und alle gestuften oder versetzten Abschnitte an. Zeigen Sie auch, wie der Schalldämpfer schließt. Das Umwickeln eines Kerns vor dem Einsetzen in eine Hülle ist ein anderer Montagevorgang als das Einlegen von Material in eine offene Hülle vor dem Schließen.

Prüfen Sie bei einem Kissenmuster Nähte, Überlappungen, Endabstände und alle separaten Endfüllstücke. Bestätigen Sie, dass das Bauteil positioniert werden kann, ohne seine Umhüllung zu öffnen oder Material in einen unbeabsichtigten Raum zu zwingen.

Prüfen Sie bei loser Füllung den Zugang zu jedem Teil des Hohlraums und definieren Sie, wie Bediener oder Ausrüstung die Füllung verteilen. Eine unregelmäßige Hülle ist für sich genommen kein Grund, eine kundenspezifische Vorform abzulehnen oder automatisch loses Material auszuwählen.

Fragen Sie, ob die spezifizierten Kissenabmessungen entspannt, für die Lieferung komprimiert oder installiert gemessen werden. Dies sind unterschiedliche Messbedingungen und sollten keine undefinierte Toleranz teilen.

Behandeln Sie die Abdeckung nicht als Temperatur- oder Rückhaltegarantie

Identifizieren Sie den Zweck jeder Abdeckung, Naht, jedes Klebstoffs oder jeder Halteschicht. Fragen Sie, welche Elemente im Betrieb verbleiben, welche während der Installation entfernt werden und ob welche so konzipiert sind, dass sie sich beim ersten Erhitzen lösen. Befolgen Sie die Anweisungen für die zugelassene Konstruktion, anstatt eine Installationsmethode auf alle Kissen anzuwenden.

Halten Sie jede metallische Auskleidung oder jedes Rückhaltesieb auf der Kernseite in der Spezifikation getrennt. Ein Bauteil, das Fasern während der Handhabung zusammenhält, sollte nicht automatisch als Ersatz für eine bestehende Schutzschicht akzeptiert werden.

Ebenso begründet der Wechsel von loser Füllung zu einem Kissen keine neue Temperaturbewertung, Geräuschreduzierung oder Wartungsintervall. Diese Ergebnisse müssen für das Material und die vollständige Schalldämpferkonfiguration bewertet werden.

Vergleichen Sie die Kosten pro akzeptiertem Schalldämpfer, nicht nur den Materialpreis

Verwenden Sie einen konsistenten Produktionskostenvergleich für beide Optionen:

Verpackungsbezogene Kosten pro akzeptiertem Schalldämpfer = gesamte verpackungsbezogene Kosten für das Produktionslos / Anzahl der akzeptierten Schalldämpfer in diesem Los.

Beziehen Sie gekaufte Verpackung, Fracht, Vorbereitungs- und Montagearbeit, relevante Anlagenkosten, Inspektion, Handhabung und verpackungsbezogene Nacharbeit ein. Berücksichtigen Sie Ausschuss konsistent, ohne denselben Materialverlust zweimal zu zählen. Erfassen Sie für ein neues Format auch die Musterentwicklung und etwaige dedizierte Werkzeug- oder Einrichtungskosten.

Ein Kissen ist nur dann wirtschaftlich vorzuziehen, wenn seine vollständigen Kosten und seine validierte Leistung den Kauf rechtfertigen. Lose Füllung bleibt eine vernünftige Option, wenn der bestehende Prozess die erforderlichen Qualitäts- und Kostenziele erfüllt. Keine der Schlussfolgerungen kann allein aus dem Preis pro Kilogramm des Lieferanten gezogen werden.

Stoppen Sie beide Methoden an derselben Station unter Verwendung derselben Start- und Endpunkte. Beziehen Sie das Öffnen der Verpackungen, das Wiegen bei Bedarf, das Vorbereiten des Materials, das Einpassen, das Schließen der Baugruppe und das Räumen der Station ein. Vergleichen Sie nicht nur die wenigen Sekunden, die für das Einsetzen der Packung aufgewendet werden.

Führen Sie einen kontrollierten Mustervergleich durch

Um den Effekt des Lieferformats zu isolieren, halten Sie die zugelassene Faserqualität, die angestrebte Füllmasse, die Schalldämpfergeometrie und die Schichten auf der Kernseite konsistent, sofern die Konstruktionen dies zulassen. Protokollieren Sie jede unvermeidbare Abweichung.

Wenn das vorgeschlagene Kissen eine andere Faser- oder Schichtanordnung verwendet, behandeln Sie dies als ein anderes Packungsdesign, nicht nur als eine Verpackungsänderung. Es kann eine andere zugelassene Füllmenge erfordern; das Erzwingen beider Optionen auf dieselbe Masse ist nicht automatisch ein fairer Vergleich.

Verwenden Sie ein Musterfreigabeprotokoll, das die Komponentenidentifikation, das Trockenfüllgewicht, die Passform, die Montagezeit und die beobachtete Verteilung abdeckt. Vergleichen Sie den Klang unter denselben dokumentierten Testbedingungen und überprüfen Sie den Halt nach dem vereinbarten Betriebstest.

Eine erfolgreiche Montage bildet einen Ausgangspunkt. Vereinbaren Sie vor Wiederholungsbestellungen die Zeichnungsrevision, die Abnahmegrenzen, die Inspektionsmethode und die Verpackungsanforderungen.

Senden Sie eine Angebotsanfrage (RFQ), die die Bewertung beider Formate ermöglicht

BSTFLEX unterstützt die zeichnungs- und musterbasierte Entwicklung für kundenspezifische OEM-Schalldämpferpackungen. Geben Sie an, ob die Anfrage darauf abzielt, eine zugelassene Komponente zu reproduzieren, Lieferformate zu vergleichen oder ein neues Packungsdesign zu entwickeln.

Einkaufsfragen

Ist lose Schalldämpferpackung für die OEM-Produktion geeignet?

Das kann sie sein, vorausgesetzt, das Material, die gemessene Menge und die Füllmethode sind für den Schalldämpfer zugelassen. Spezifizieren Sie die erforderlichen Produktionskontrollen, anstatt ein Material abzulehnen, nur weil es nicht als fertiges Kissen geliefert wird.

Bietet ein Packungskissen immer eine bessere Schallabsorption?

Vom Formatnamen sollte keine Verbesserung angenommen werden. Vergleichen Sie die tatsächliche Faser, die installierte Menge, die Verteilung und den kompletten Schalldämpfer unter denselben Testbedingungen.

Kann ein Schalldämpfer-Packungskissen passend zugeschnitten werden?

Verwenden Sie nur eine für diese Konstruktion zugelassene Methode zum Zuschneiden. Das Schneiden einer umschlossenen Komponente kann die Hülle öffnen oder einen Teil der beabsichtigten Faserladung entfernen. Fordern Sie für die Wiederholungsproduktion die korrekten Endabmessungen an, anstatt das unbestätigte Zuschneiden dem Montagepersonal zu überlassen.

Ist ein Glasfaser-Packungsschlauch dasselbe wie ein Packungskissen?

Beides sind mögliche Formen von umschlossener Packung, aber ihre Geometrie, Hülle und Füllspezifikation können sich unterscheiden. Vergleichen Sie die Zeichnung und die Stückliste, nicht nur die Produktnamen.

Wählen Sie das Format, das zu Ihrer Produktionsmethode passt

Bewerten Sie ein Packungskissen, wenn Sie benötigen, dass der Lieferant eine definierte Faserladung in einer auf den Schalldämpfer abgestimmten Komponente liefert. Bewerten Sie lose Füllung, wenn Ihr Produktionsprozess darauf ausgelegt ist, das zugelassene Material konsistent zu messen, zu verteilen und zu halten.

Für ein kissenbasiertes Projekt beginnen Sie mit dem BSTFLEX Schalldämpfer-Packungskissen und geben Sie das erforderliche Material, die Abmessungen und die Montagebedingungen an. Für einen umfassenderen Formatvergleich senden Sie die aktuelle Füllspezifikation, die Schalldämpferzeichnung, die Musteranforderung und das erwartete Auftragsvolumen.
