Die besten Materialien zur Isolierung von Auspuffrohren für Hochtemperatursysteme

Es gibt kein einzelnes Material, das für jedes Hochtemperatursystem als die beste Auspuffrohrisolierung bezeichnet werden kann.

Ein Material, das sich gut für ein Auspuffrohr eines Generators eignet, kann für ein Hosenrohr im Automobilbereich unnötig schwer sein. Ein leichtes Textilband, das bei einem leistungsstarken Fahrzeug verwendet wird, ist möglicherweise ungeeignet für eine große Auspuffleitung im Schiffsbau, die eine abnehmbare Isolierung erfordert. Ein poliertes Metallschild kann Strahlungswärme effektiv kontrollieren, kann jedoch keinen dicken Isolierkern ersetzen, wenn das Ziel darin besteht, die Temperatur an der Außenseite der Rohrisolierung zu senken.

Das richtige Material zur Auspuffrohrisolierung hängt daher davon ab, was das thermische System erreichen soll.

Für die meisten Hochtemperatur-Auspuffprojekte wählen Ingenieure zwischen verschiedenen Materialfamilien:

• Glasfaser;

• hochsiliziumhaltige Faser;

• Basaltfaser;

• Keramikfaser oder andere Hochtemperatur-Isolierfasern;

• Edelstahl;

• Aluminium;

• metallische Barrieren aus Nickellegierungen;

• mehrschichtige Kombinationen dieser Materialien.

Die effektivste Lösung ist oft gar kein einzelnes Material.

Es ist eine sorgfältig ausgewählte Kombination.

BSTFLEX stellt Auspuffrohrisolierungen und maßgeschneiderte thermische Auspuffschutzsysteme für Automobil-, Dieselmotor-, Schifffahrts-, Generator- und Industrieanwendungen her.

---

Denken Sie in Schichten, nicht in Materialnamen

Ein häufiger Fehler bei der Auswahl der Auspuffisolierung ist die Frage:

„Welches Material hält der höchsten Temperatur stand?“

Diese Frage ist unvollständig.

Ein Hochtemperatur-Auspuffisoliersystem erfüllt normalerweise mehrere Aufgaben gleichzeitig.

Die heißseitige Schicht muss die Auspuffoberfläche vertragen.

Der Isolierkern muss die Wärmeübertragung verlangsamen.

Die äußere Schicht muss Handhabung, Vibrationen und Verschmutzung überstehen.

Das Befestigungssystem muss die Baugruppe nach wiederholten Heiz- und Kühlzyklen an Ort und Stelle halten.

Diese Anforderungen führen selten genau zum selben Material.

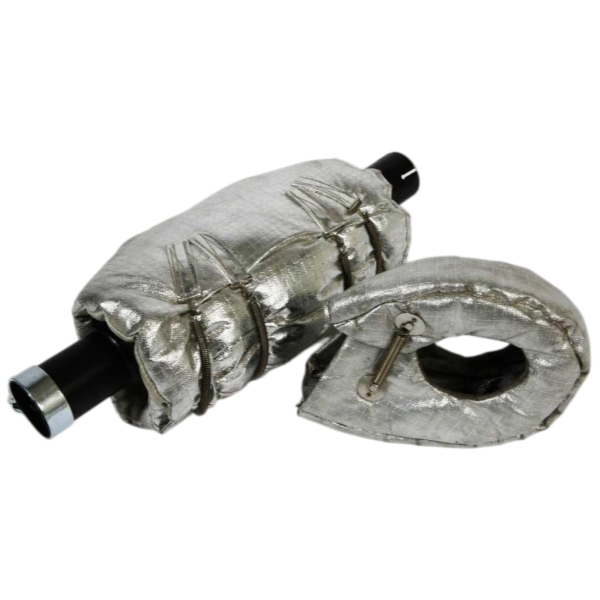

Eine abnehmbare Auspuffrohrdecke könnte daher wie folgt aufgebaut sein:

Heißes Auspuffrohr

↓

Hochtemperatur-Innenverkleidung

↓

Isolierkern

↓

Schützendes Außengewebe oder Metallmantel

↓

Mechanisches Befestigungssystem

Dieser schichtweise Aufbau ermöglicht es jedem Material, die Aufgabe zu erfüllen, für die es am besten geeignet ist.

---

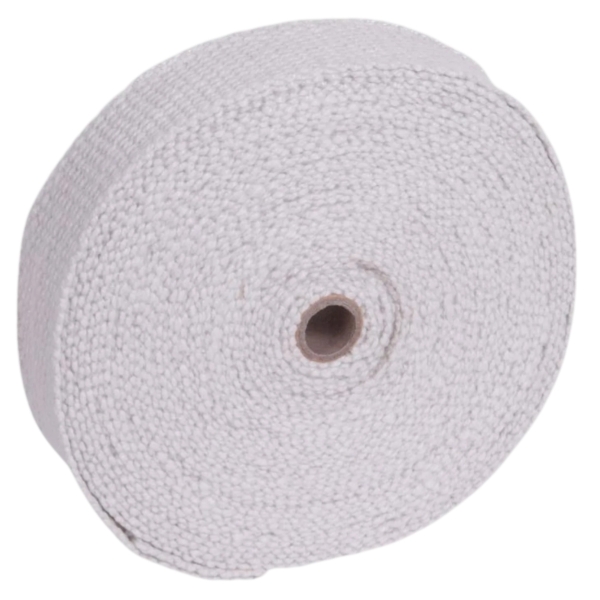

Glasfaser: Der praktische Ausgangspunkt

Glasfaser ist eines der am häufigsten verwendeten Materialien für die thermische Isolierung von Abgasanlagen, da sie ein nützliches Gleichgewicht zwischen thermischer Leistung, Flexibilität, Verfügbarkeit und Herstellungskosten bietet.

Sie kann verarbeitet werden zu:

• Webstoff;

• nadelvliesartiger Isolierung;

• Band;

• geflochtenem Schlauch;

• Auspuffband;

• abnehmbaren Isolierkissenkomponenten.

Diese Vielseitigkeit ist wichtig.

Ein Hersteller kann Glasfaser unterschiedlich einsetzen, je nachdem, ob es sich bei dem Abgaskomponenten um ein gerades Rohr, einen Krümmer, einen Schalldämpfer oder ein unregelmäßiges Gehäuse handelt.

Wo Glasfaser gut funktioniert

Isolierungen auf Glasfaserbasis werden üblicherweise in Betracht gezogen für:

• Diesel-Abgasleitungen;

• Generator-Abgasleitungen;

• Fahrzeug-Abgaskomponenten;

• Gerätegehäuse;

• abnehmbare Isolierkissen;

• industrielle Abgassysteme.

Sie ist besonders nützlich, wenn die Abgastemperatur innerhalb der Leistungsfähigkeit der gewählten Glasfaserkonstruktion liegt und wenn eine extreme direkte Hitzeeinwirkung auf der Innenseite keine dominierende Anforderung darstellt.

Warum Glasfaser weit verbreitet bleibt

Der Vorteil ist nicht einfach nur der Preis.

Glasfaser lässt sich leicht:

• zuschneiden;

• nähen;

• laminieren;

• umwickeln;

• als Schlauch verarbeiten;

• mit Beschichtungen kombinieren;

• in mehrschichtige Systeme integrieren.

Dies gibt Konstrukteuren beträchtliche Freiheit bei der Herstellung maßgeschneiderter Abgasrohrisolierungen.

Wann man über Glasfaser hinausgehen sollte

Wenn die Temperatur auf der heißen Seite den zuverlässigen Betriebsbereich einer Standard-Glasfaserkonstruktion erreicht oder überschreitet, sollte das Design auf Fasern für höhere Temperaturen umgestellt oder die Glasfaser hinter einer weiteren hitzebeständigen Schicht geschützt werden.

Hier wird Silica wichtig.

---

Hoch-Silica-Faser: Für stärkere Hitzeeinwirkung

Hoch-Silica-Textilien sind eine wichtige Materialfamilie für Hochtemperatur-Abgasrohrisolierungen.

Im Vergleich zu herkömmlicher Glasfaser werden Hoch-Silica-Materialien dort ausgewählt, wo eine stärkere Beständigkeit gegen dauerhafte Hochtemperatureinwirkung erforderlich ist.

Sie können wie folgt geliefert werden:

• Webstoff;

• Band;

• Schlauch;

• Isolierabdeckung;

• Mattenkaschierung;

• Auspuffband.

BSTFLEX arbeitet auch mit hochkieselsäurehaltigen Textilien für andere Anwendungen zum Schutz vor extremen Temperaturen, wodurch das Material eine etablierte Rolle in Hochtemperatur-Isoliersystemen einnimmt.

Beste Einsatzorte für Kieselsäure

Hochkieselsäurehaltiges Material ist besonders relevant bei:

• leistungsstarken Dieselmotoren;

• turboladergestützten Abgassystemen;

• Krümmern;

• heißen Fallrohren;

• Generator-Abgassystemen;

• industriellen Abgasleitungen.

Kieselsäure bedeutet nicht automatisch „die gesamte Matte aus Kieselsäure herstellen“

Bei vielen technisch entwickelten Matten kann die Kieselsäureschicht dort konzentriert sein, wo die Temperatur am höchsten ist.

Zum Beispiel:

Heiße Seite: Kieselsäuregewebe
Mitte: Isolierkern
Außenseite: beschichtetes Glasfasergewebe oder mechanische Schutzschicht

Dies kann eine bessere Gesamtleistung und Kostenkontrolle erzielen, als jede Schicht aus demselben Hochtemperaturtextil zu fertigen.

---

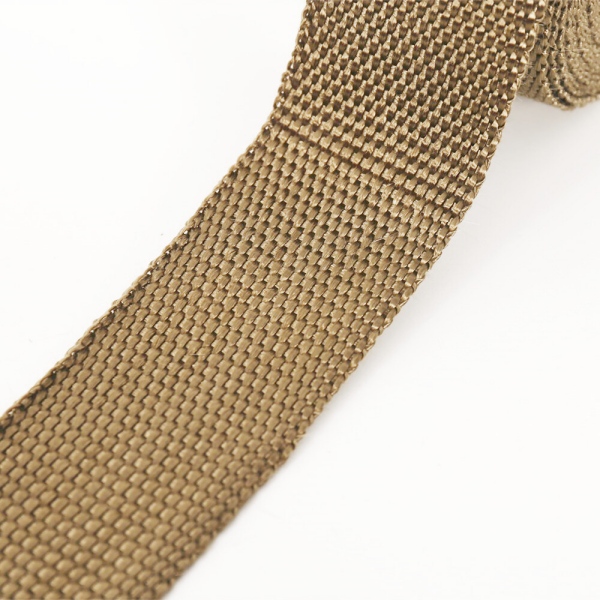

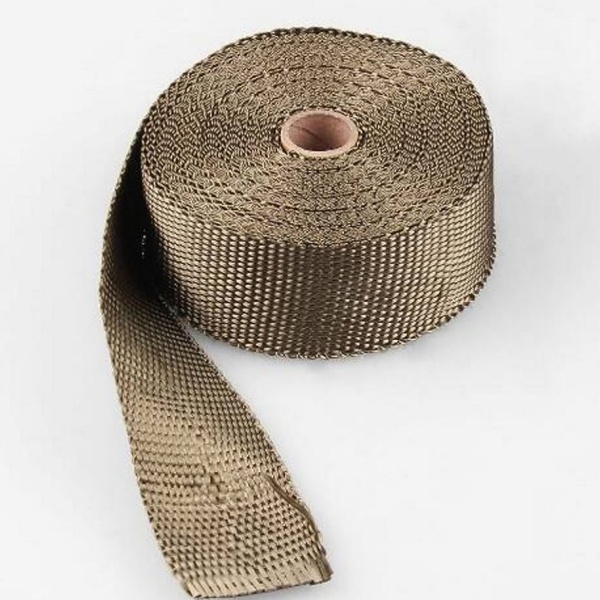

Basaltfaser: Nützlich für flexiblen Auspuffschutz

Basaltfaser nimmt eine wichtige Position zwischen herkömmlichen Auspufftextilien und speziellen Hochtemperaturisolierungen ein.

Sie ist besonders im Automobil- und Performance-Auspuffmarkt bekannt.

Basalttextilien können zu flexiblen Produkten verarbeitet werden, wie zum Beispiel:

• Auspuffband;

• Band;

• Schläuche;

• Mattenkomponenten.

Ihre Flexibilität macht sie nützlich, wenn die Isolierung einer gekrümmten Rohrgeometrie folgen muss.

Wo Basalt sinnvoll ist

Typische Anwendungen umfassen:

• Krümmer;

• Fallrohre;

• Motorrad-Abgassysteme;

• Auspuffrohre für Kraftfahrzeuge;

• geformte Wärmeschutzmatten.

Basalt ist besonders attraktiv, wenn Flexibilität bei der Installation wichtig ist.

Wo Basalt weniger geeignet ist

Für eine große Generator-Auspuffleitung, die ein definiertes Ziel für die externe Oberflächentemperatur erfordert, reicht das einfache Umwickeln des Rohrs mit Basaltband möglicherweise nicht aus.

Ein dickeres, mehrschichtiges Mattensystem kann eine bessere Kontrolle bieten.

Dies verdeutlicht einen wichtigen Unterschied:

Die Faser mit der höheren Hitzebeständigkeit ist nicht automatisch das Isoliersystem mit der besseren thermischen Leistung.

Dicke, Dichte, Installationsmethode und Luftbewegung spielen alle eine Rolle.

---

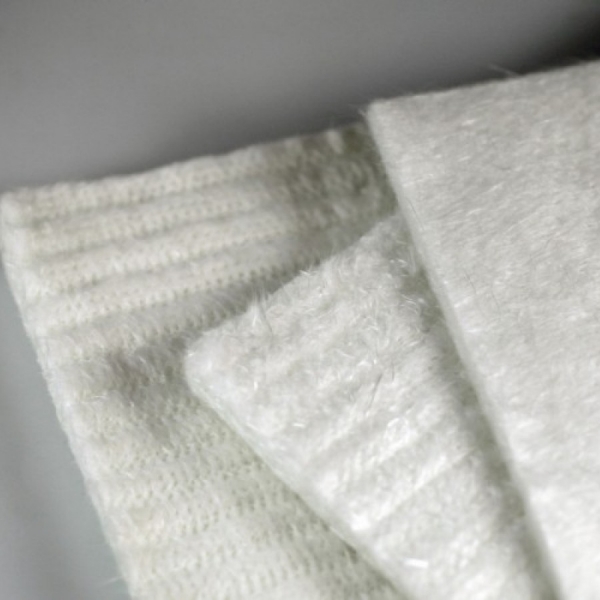

Keramik- und Hochtemperatur-Faserkerne: Wenn die Isolationsdicke stärker beansprucht wird

Einige Abgassysteme benötigen einen deutlich höheren Wärmewiderstand, als eine dünne Textilschicht bieten kann.

Dies ist üblich, wenn:

• die Abgastemperatur hoch ist;

• Personal in der Nähe des Rohrs arbeitet;

• die Gehäusetemperatur kontrolliert werden muss;

• nahegelegene Komponenten niedrige Temperaturgrenzen haben;

• der Installationsraum begrenzt ist.

In diesen Fällen kann ein Hochtemperatur-Isolationskern eingeführt werden.

Je nach Anwendung kann dies eine Isolierung auf Keramikbasis oder andere technische Hochtemperatur-Faserisolierungen umfassen.

Der Kern sorgt für den Wärmewiderstand.

Er wird normalerweise nicht ungeschützt gelassen.

Stattdessen wird er zwischen Schutzschichten eingeschlossen.

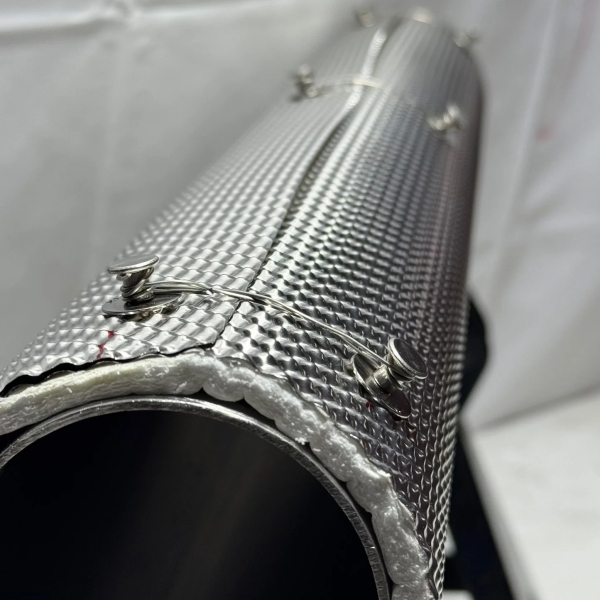

Ein typischer Aufbau könnte sein:

Edelstahlgewebe oder Hochtemperaturgewebe

Hochtemperatur-Isolationskern

beschichtetes Außengewebe

Dies unterscheidet sich stark von einer einfachen Auspuffumwicklung.

Es verhält sich eher wie eine abnehmbare Thermojacke.

---

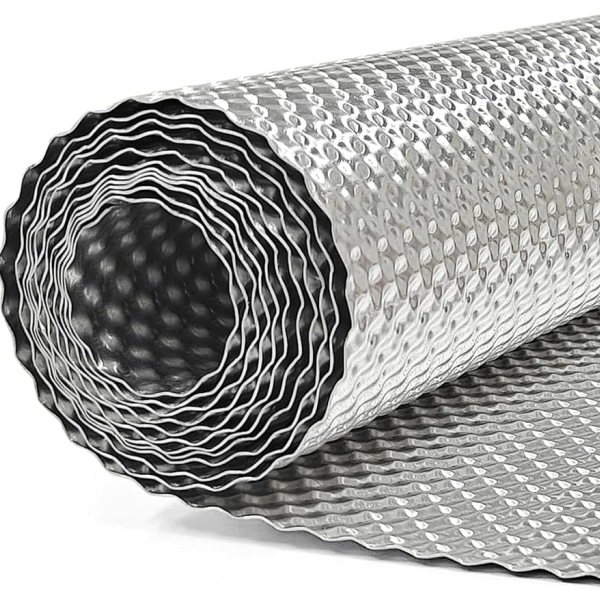

Edelstahl: Schutz statt Volumenisolierung

Edelstahl wird häufig als "Auspuffrohr-Isoliermaterial" erwähnt, erfüllt aber technisch eine andere Rolle als Faserisolierung.

Edelstahl selbst wird normalerweise nicht gewählt, weil er ein dicker Wärmeisolator ist.

Sein Wert ergibt sich aus:

• Temperaturbeständigkeit;

• mechanischer Festigkeit;

• Oxidationsbeständigkeit;

• Abriebschutz;

• struktureller Stabilität;

• Eignung für dünne, geformte Schilde.

BSTFLEX verwendet bereits Edelstahl in Abgas-Hitzeschildkonstruktionen, einschließlich metallischer Isoliersysteme für Abgasanwendungen.

Edelstahl kann verwendet werden als

Außenmantel

Schutz weicher Isolierungen vor Beschädigungen.

Heißseitige Verkleidung

Bereitstellung einer langlebigen Oberfläche angrenzend an die Abgaskomponente.

Gitterverstärkung

Verstärkung flexibler Matten.

Starrer Hitzeschild

Schaffung einer Barriere zwischen dem Rohr und einer nahegelegenen Komponente.

Wo Edelstahl besonders wertvoll wird

• schwere Geräte;

• Straßenfahrzeuge;

• Meeresumgebungen;

• Industriemotoren;

• Anlagen mit hoher Vibrationsbelastung;

• Bereiche, die mechanischem Kontakt ausgesetzt sind.

Ein weiches Isoliersystem kann eine hervorragende Wärmebeständigkeit aufweisen, aber eine geringe mechanische Lebensdauer haben, wenn seine Außenfläche ständig an einer anderen Komponente reibt.

Eine Schutzschicht aus Edelstahl kann dieses Problem lösen.

---

Aluminium: Hervorragend für Strahlungswärme, kein Ersatz für dicke Isolierung

Aluminium wird aufgrund seines geringen Gewichts und seiner Fähigkeit, als reflektierende Wärmebarriere zu fungieren, häufig im thermischen Management von Fahrzeugen eingesetzt.

Es sollte jedoch nicht mit einem dicken Abgas-Isolierkern verwechselt werden.

Wenn das Hauptproblem ist:

„Das Abgasrohr strahlt Wärme in Richtung eines Fahrzeugbodens ab.“

kann ein Aluminiumschild sehr effektiv sein.

Wenn das Problem ist:

„Wir müssen die zugängliche Außenflächentemperatur dieses Generator-Abgasrohrs reduzieren.“

bietet ein dünnes Aluminiumblech allein nicht die gleiche Funktion wie eine mehrschichtige Isolierdecke.

Gute Anwendungen für Aluminium umfassen

• Unterboden-Abgasschilde;

• Schalldämpferschilde;

• Boden-Wärmebarrieren;

• Katalysatorschilde;

• Motorraumbarrieren.

Die Wirksamkeit eines reflektierenden Metallschildes wird auch stark durch den Luftspalt bei der Installation beeinflusst.

Das bedeutet, dass die Designgeometrie fast genauso wichtig ist wie das Material.

---

Nickellegierungen: Für raue Abgasumgebungen

Es gibt Anwendungen, bei denen herkömmliches Aluminium oder Edelstahl nicht mehr die ideale metallische Lösung ist.

Hochleistungsmotoren, Motorsport-Systeme, Turboladerbereiche und raue industrielle Abgasumgebungen erfordern möglicherweise eine stärkere Oxidationsbeständigkeit und Hochtemperaturleistung.

Nickellegierungen können für diese Bedingungen in Betracht gezogen werden.

BSTFLEX stellt ein Alloy 625 Inconel Hitzeschild für anspruchsvolle Wärmedämmungsanwendungen her.

Nickellegierungen werden normalerweise nicht als kostengünstiges Allzweck-Isoliermaterial für Abgasanlagen gewählt.

Sie werden verwendet, wenn die Umweltanforderungen die zusätzlichen Materialkosten rechtfertigen.

Dies kann beinhalten:

• extreme lokale Hitze;

• starke thermische Wechselbeanspruchung;

• Korrosion;

• anspruchsvolle mechanische Bedingungen;

• Hochleistungs-Abgassysteme.

---

Der Materialvergleich, der wirklich zählt

Anstatt nur Temperaturbewertungen zu vergleichen, vergleichen Sie, was jedes Material zum Gesamtsystem beiträgt.

Material	Hauptfunktion	Flexibilität	Mechanischer Schutz	Typische Verwendung
Glasfaser	Allgemeine Wärmedämmung	Hoch	Mäßig	Decken, Wickelbänder, Manschetten
Hochkieselsäurefaser	Textilschutz für höhere Temperaturen	Hoch	Mäßig	Heißseitige Schichten, Wickelbänder, Decken
Basalt	Flexibles Hochtemperaturtextil	Hoch	Mäßig	Auspuffbandagen, Isolierung für Kraftfahrzeuge
Hochtemperatur-Faserkern	Hauptisolierschicht	Mittel	Niedrig ohne Abdeckung	Dicke Decken und Ummantelungen
Aluminium	Strahlungswärmebarriere	Niedrig bis mittel	Mäßig	Unterboden- und Rohrschutzschilde
Edelstahl	Mechanischer und heißseitiger Schutz	Niedrig	Hoch	Schilde, Ummantelungen, Gewebe
Nickellegierung	Metallischer Wärmeschutz für Schwerlastanwendungen	Niedrig	Hoch	Extreme Abgasumgebungen

Keine einzelne Spalte identifiziert einen universellen Gewinner.

Genau deshalb muss die Materialauswahl der Anwendung folgen.

---

Isoliermaterial für Generatorabgasrohre

Generatorinstallationen schaffen eine besonders anspruchsvolle Kombination von Anforderungen.

Das Abgasrohr kann verlaufen durch:

• Schallschutzkapselungen;

• Betriebsräume;

• Container;

• Gerätegehäuse.

Die vom Rohr abgegebene Wärme kann sowohl Personen als auch umliegende Geräte beeinträchtigen.

Die Generatorisolierung bevorzugt daher oft eine mehrschichtige, abnehmbare Ummantelung.

Ein typisches technisches Konzept kann kombinieren:

• langlebige heißseitige Schicht;

• substanzieller Wärmedämmkern;

• schützende Außenhülle;

• mechanische Befestigung.

Warum abnehmbar?

Weil Generatorabgassysteme Wartungspunkte enthalten.

Eine permanente Umwicklung kann zukünftige Inspektionen erschweren.

Aus diesem Grund sollte Isoliermaterial für Generatorabgasrohre zusammen mit den Wartungsanforderungen bewertet werden, anstatt einfach die dickste verfügbare Faser auszuwählen.

---

Schiffsabgassysteme benötigen mehr als nur Temperaturbeständigkeit

Marineumgebungen führen ein weiteres Auswahlproblem ein.

Die Isolierung kann ausgesetzt sein gegenüber:

• Feuchtigkeit;

• Wasser;

• Salz;

• Öl;

• Vibration;

• eingeschränkte Belüftung.

Eine Faser, die hohen Abgastemperaturen gut standhält, benötigt möglicherweise dennoch eine geeignete Außenhülle, um in der maritimen Umgebung zu bestehen.

Trockene Abgassysteme auf Schiffen profitieren daher häufig von abnehmbaren Isolierhüllen mit schützenden Außenschichten.

Besondere Aufmerksamkeit sollte folgenden Bereichen gewidmet werden:

• Abgassteigleitungen;

• Krümmer;

• Flansche;

• Turboladeranschlüsse;

• Generatorabgasleitungen.

Das Materialsystem sollte es zudem ermöglichen, die darunter liegende Abgaskomponente bei Bedarf zu inspizieren.

---

Kfz-Abgasisolierung ist oft durch Platzmangel begrenzt

Fahrzeuge stellen eine fast gegenteilige konstruktive Herausforderung dar.

Der Platz kann extrem begrenzt sein.

Es ist möglicherweise kein Raum für eine dicke, abnehmbare Matte um jeden Abgasabschnitt vorhanden.

Deshalb kombinieren Kfz-Systeme häufig verschiedene Materialien.

Zum Beispiel:

Fächerkrümmer: Basalt- oder anderes Auspuffband

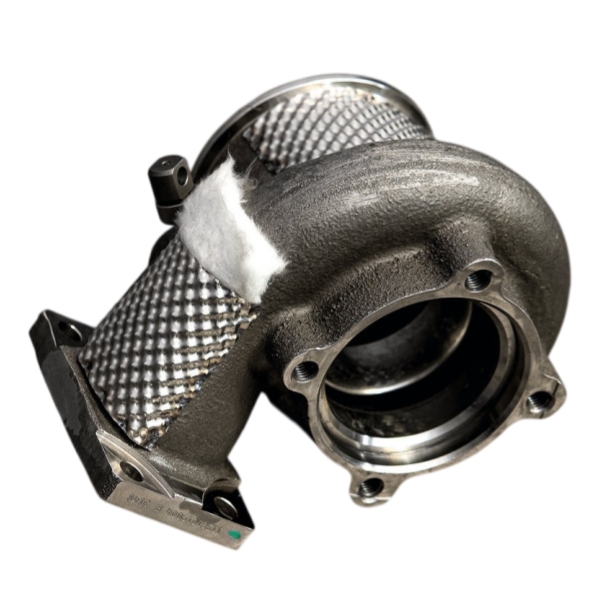

Turboladergehäuse: passgenaue Isolierhülle

Hosenrohr: geformte Thermomatte

Katalysator: Hitzeschild aus Edelstahl oder Aluminium

Boden: leichte reflektierende Barriere

Das beste thermische Managementsystem für Kraftfahrzeuge ist daher meist eine Materialkombination und nicht eine einzelne „beste Abgasisolierung“.

---

Warum maximale Temperaturbewertungen irreführend sein können

Temperaturbewertungen sind nützlich, müssen aber korrekt interpretiert werden.

Eine Materialspezifikation kann sich beziehen auf:

• dauerhafte Belastung;

• zeitweilige Belastung;

• kurzzeitige Spitzenbelastung;

• direkte Flammeneinwirkung;

• Materialbeständigkeit.

Dies sind keine gleichwertigen Bedingungen.

Dass ein Material bei einer bestimmten Temperatur physisch intakt bleibt, bedeutet nicht automatisch, dass eine fertige Isolierhülle unter denselben Bedingungen die erforderliche Außenflächentemperatur einhält.

Die Leistung des Gesamtsystems hängt ab von:

• Isolationsdicke;

• Dichte;

• Temperatur der Wärmequelle;

• Expositionsdauer;

• Luftstrom;

• Umgebungstemperatur;

• Kontaktbedingungen;

• Montagekompression.

Für technische Projekte sollten daher die vollständigen Betriebsbedingungen spezifiziert werden.

---

Ein besserer Weg zur Spezifizierung von Hochtemperatur-Abgasisolierungen

Anstatt einem Lieferanten nur Folgendes zu senden:

Abgastemperatur: 700°C

stellen Sie ein vollständigeres thermisches Lastenheft bereit.

Wärmequelle

• Auspuffrohr;

• Krümmer;

• Turbolader;

• Schalldämpfer;

• Rohrbogen.

Betriebsdaten

• kontinuierliche Oberflächentemperatur;

• maximale Exkursion;

• Betriebsdauer.

Geometrie

• Rohraußendurchmesser;

• isolierte Länge;

• Bögen;

• Flansche;

• Halterungen.

Thermische Anforderung

• erforderliche Außenoberflächentemperatur;

• Temperaturgrenzwert benachbarter Komponenten;

• verfügbare Isolationsdicke.

Umgebung

• Automobil;

• Schifffahrt;

• Generator;

• stationär industriell;

• Außenbereich;

• eingeschlossen.

Mechanische Anforderungen

• Vibrationspegel;

• Abrieb;

• Feuchtigkeit;

• Ölexposition;

• Entfernbarkeit.

Diese Informationen ermöglichen es dem Hersteller, das Materialsystem auszuwählen, anstatt nur aufgrund eines Temperaturwerts zu raten.

---

Drei praktische Materialkombinationen

Für viele reale Projekte sieht die Lösung eher wie eine der folgenden aus.

Allgemeine Auspuffrohrummantelung

Geeignet für viele Diesel- oder Industrieanwendungen.

Mögliche Architektur:

hitzebeständiges Innengewebe + faserige Isolierung + strapazierfähiges Außengewebe

Dies bietet Flexibilität und eine abnehmbare Installation.

---

Hochtemperatur-Auspuffdecke

Wird dort verwendet, wo die heiße Seite eine stärkere Temperaturbeständigkeit erfordert.

Mögliche Architektur:

kieselsäurereiches Gewebe für die heiße Seite + Hochtemperatur-Isolierkern + verstärkter Außenmantel

Dies trennt die Anforderung an die Hochtemperaturoberfläche von der Anforderung an den mechanischen Schutz.

---

Metallbeschichtetes System für extreme Beanspruchung

Wird dort verwendet, wo sowohl Temperatur als auch physische Haltbarkeit anspruchsvoll sind.

Mögliche Architektur:

Edelstahl- oder Nickellegierungsbeschichtung + Isolierkern + verstärktes Befestigungssystem

Diese Art von Design ist besonders relevant, wenn mechanischer Kontakt, Kontamination oder raue Betriebsbedingungen ein freiliegendes Textil schnell beschädigen würden.

---

Was ist das beste Isoliermaterial für Auspuffrohre?

Die Antwort hängt von der Aufgabe ab, die das Material erfüllen muss.

Wählen Sie Glasfaser, wenn ein vielseitiges und wirtschaftliches Wärmetextil geeignet ist.

Wählen Sie hochwertige Kieselsäure, wenn das Textil auf der heißen Seite eine stärkere Hochtemperaturfähigkeit erfordert.

Ziehen Sie Basalt für flexible Auspuffumwicklungen und thermische Anwendungen im Automobilbereich in Betracht.

Verwenden Sie einen Hochtemperatur-Faserkern, wenn ein erheblicher Wärmewiderstand erforderlich ist.

Verwenden Sie Aluminium vor allem, wenn eine leichte Strahlungswärmereflexion das Ziel ist.

Verwenden Sie Edelstahl, wenn mechanische Beständigkeit und Hochtemperaturschutz wichtig sind.

Ziehen Sie Nickellegierung für extreme thermische und umweltbedingte Bedingungen in Betracht.

Für viele anspruchsvolle Abgassysteme erzielt man das beste Ergebnis durch die Kombination von zwei oder mehr dieser Materialien.

Deshalb sollte immer die gesamte Isolationskonstruktion bewertet werden, anstatt ein Abgasdämmmaterial allein anhand einer Temperaturtabelle auszuwählen.

BSTFLEX stellt Auspuffrohrisolierungen, abnehmbare Matten, Hitzeschutzbänder, flexible Ummantelungen und maßgefertigte metallische Auspuff-Hitzeschilde für Automobil-, Schifffahrts-, Dieselmotor-, Generator- und Industrieabgassysteme her.

Geben Sie für ein kundenspezifisches Projekt die Abmessungen des Auspuffrohrs, die Dauerbetriebstemperatur, die Installationsumgebung, die verfügbare Isolationsdicke und die benötigte Menge an. Die Materialauswahl kann dann auf den tatsächlichen thermischen und mechanischen Bedingungen der Anwendung basieren.
