Glasfaser-Dämmstoffmaterial für OEM-Auspuffschalldämpfer

Die Leistung eines Absorptionsschalldämpfers hängt von weit mehr ab als nur von seinem Außengehäuse und dem perforierten Kern. Das Material, das den ringförmigen Raum um diesen Kern ausfüllt, hat direkten Einfluss auf die Schalldämpfung, die Klangkonsistenz, den Dichtsitz und die Lebensdauer.

Aus diesem GrundGlasfaser-Schalldämpferfüllungbleibt eines der am weitesten verbreiteten akustischen Füllmaterialien in Auspuffschalldämpfern für Motorräder, Automobile, Powersport-Fahrzeuge und Hochleistungsfahrzeuge.

BSTFLEX liefert Dämmwolle auf Glasfaserbasis in loser, durchgehender und vorgefertigter Ausführung für den Austausch sowie für die Erstausrüstung von Schalldämpfern. Kunden, die eine einbaufertige Lösung benötigen, können auch unser Angebot nutzen.Glasfaser-Schalldämpfer-Dichtungssack mit gewebtem GlasfasernetzbeutelZusätzliche Abgasdichtungslösungen sind über dieProduktpalette für Schalldämpfer-DämmstoffeDie

Warum Glasfaser um einen perforierten Schalldämpferkern verwendet wird

Bei einem geradlinigen Absorptionsschalldämpfer strömt das Abgas hauptsächlich durch das perforierte Mittelrohr. Akustische Druckwellen dringen durch die Öffnungen in diesem Rohr und in die umgebende Faserfüllung ein.

Die durch die Glasfasern entstehende große innere Oberfläche trägt dazu bei, einen Teil dieser akustischen Energie zu zerstreuen.

Dadurch eignet sich Fiberglas für Schalldämpfer, bei denen das Konstruktionsziel darin besteht, Abgasgeräusche zu reduzieren, ohne den restriktiven Strömungsweg zu erzeugen, der bei manchen Kammerdämpferkonstruktionen auftritt.

Die Packungsschicht erfüllt daher mehrere Funktionen gleichzeitig:

• akustische Energieabsorption;

• Wärmedämmung im Inneren des Schalldämpfergehäuses;

• Auffüllen des Raumes um den perforierten Kern;

• Stabilisierung des gewünschten Abgasklangs;

• Unterstützung für die Konstruktion von leichten Schalldämpfern.

Das Ergebnis hängt nicht nur vom Fasermaterial selbst ab, sondern auch von der Faseranordnung, dem Packungsgewicht, der Dichte, der Schalldämpfergeometrie und der Montageart.

Glasfaser-Schalldämpferdämmung ist kein einheitliches Produkt

Der AusdruckGlasfaser-Schalldämpfer-Dichtungsmaterialbeschreibt eher eine Familie von Konstruktionen als eine einzelne, feste Spezifikation.

Ein Auspuffhersteller benötigt möglicherweise lose Fasern für die automatisierte Befüllung, Endlosstränge für die kontrollierte Umhüllung, eine Matte für die wiederholbare Montage oder einen vorgeformten Beutel oder Schlauch für eine schnellere Installation.

Gängige Lieferformate sind:

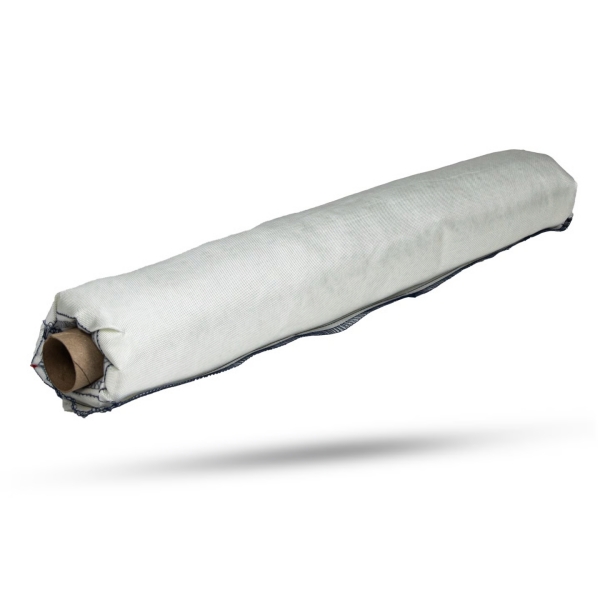

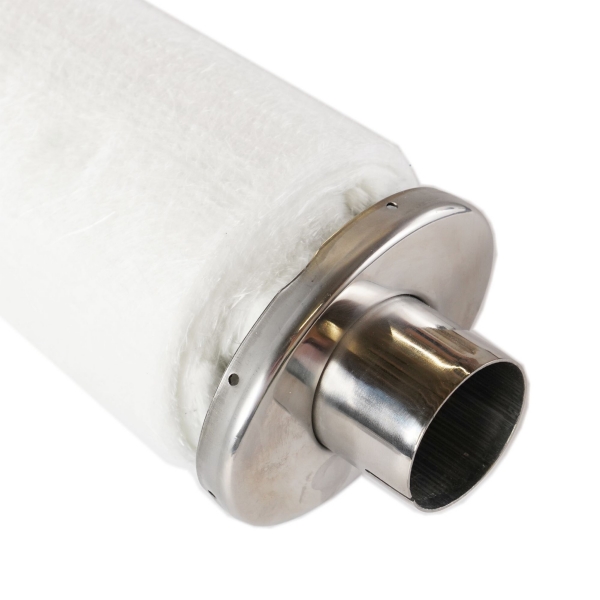

Für Anwendungen, bei denen die Handhabung loser Fasern unerwünscht ist, fertigt BSTFLEX einGlasfaser-Schalldämpfer-Dämmsockebestehend aus einer äußeren, gewebten Glasgewebeschicht mit einer Füllung aus Glasfasergarn.

Diese Bauweise sorgt dafür, dass die Dämmwolle zusammenhält, während sie um den Schalldämpferkern herum positioniert wird.

Die Packungsdichte muss zum Schalldämpfer passen.

Einer der häufigsten Fehler beim Nachfüllen von Abgasanlagen ist die Annahme, dass mehr Dämmmaterial automatisch besser sei.

Das ist es nicht.

Wird Glasfaser zu locker verlegt, können Unebenheiten um den perforierten Kern herum entstehen. Gaspulsationen und Vibrationen können das Material dann neu verteilen und so möglicherweise zu einem vorzeitigen Verlust der akustischen Leistung beitragen.

Übermäßige Kompression führt zu einem anderen Problem. Eine zu starke Kompression der Faser reduziert die offene Faserstruktur, die zur Schallabsorption beiträgt.

Für die OEM-Abgasanlagenproduktion ist die sinnvollere Spezifikation daher nicht einfach:

Den Schalldämpfer mit Glasfaser füllen.

Der Hersteller sollte eine kontrollierte Kombination folgender Stoffe festlegen:

• verfügbares Verpackungsvolumen;

• erforderliches Füllgewicht;

• installierte Dichte;

• Kompressionsgrad;

• Kerndurchmesser;

• Außendurchmesser des Gehäuses;

• Packmaßlänge.

Bei Serienfertigung kann die Montagekonsistenz verbessert werden, indem die Verpackung nach Gewicht festgelegt oder vordosierte Verpackungssäcke oder -säcke verwendet werden.

Geometrie ist genauso wichtig wie Material.

Betrachten wir zwei Schalldämpfer, die aus exakt demselben Fiberglas gefertigt sind.

Der eine Schalldämpfer besitzt einen großen ringförmigen Hohlraum und einen langen perforierten Kern. Der andere ist ein kurzer, kompakter Motorradschalldämpfer mit begrenztem Dämmvolumen.

Sie sollten nicht automatisch das gleiche Verpackungsgewicht oder die gleiche Verpackungskonstruktion verwenden.

Wichtige Maßangaben umfassen:

D1 — Außendurchmesser des perforierten Kerns

D2 — Innendurchmesser des Schalldämpfergehäuses

L — Effektive Packungslänge

Das verfügbare Packungsvolumen wird im Wesentlichen durch die ringförmige Fläche zwischen D1 und D2 multipliziert mit der effektiven Packungslänge bestimmt.

Aus diesem Grund bittet BSTFLEX seine OEM-Kunden normalerweise um Zeichnungen, Muster oder zumindest um den Kerndurchmesser, den Manteldurchmesser und die Packungslänge, bevor eine fertige Packungskonstruktion empfohlen wird.

Gaserosion in der Nähe des Kerns

Temperatur ist nicht der einzige Mechanismus, der die Dämmwolle von Schalldämpfern beschädigt.

Die unmittelbar an das perforierte Rohr angrenzende Schicht ist folgenden Einflüssen ausgesetzt:

• Hochgeschwindigkeits-Abgasimpulse;

• Druckzyklus;

• Vibration;

• heiße Partikel;

• wiederholte Beschleunigung und Verzögerung des Gasstroms.

Im Laufe der Zeit können diese Bedingungen die Glasfaser in der Nähe des perforierten Kerns erodieren oder verdrängen.

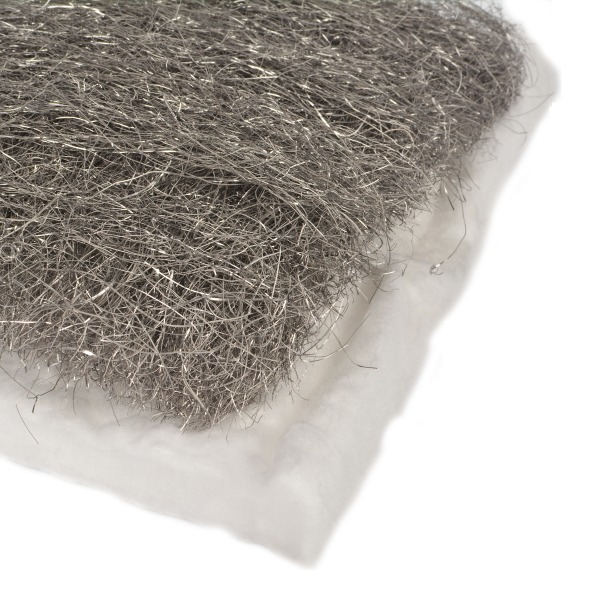

Bei anspruchsvollen Systemen verwenden Abgasanlagenentwickler daher unter Umständen eine mehrschichtige Anordnung, anstatt die Haupt-Glasfaser-Akustikschicht direkt an den Kern anzulegen.

Eine typische Ingenieurkonstruktion kann Folgendes verwenden:

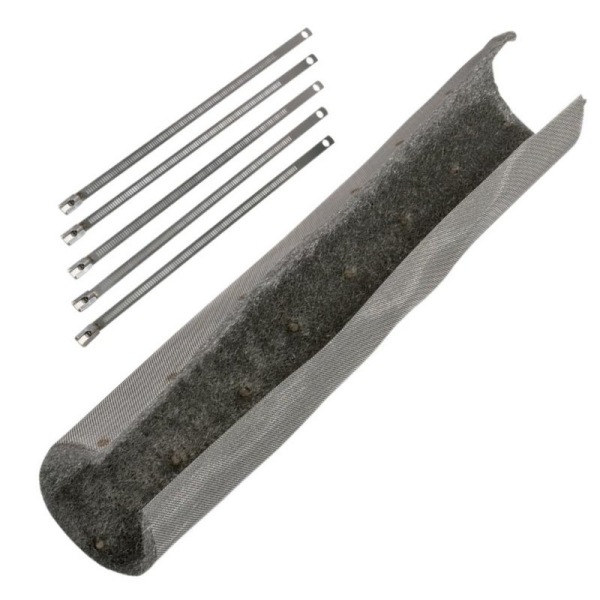

Perforierter Kern

↓

Edelstahlwolle oder metallische Halteschicht

↓

Akustikdämmung aus Glasfaser

↓

Äußere Schalldämpferhülle

Die metallische Innenschicht kann dazu beitragen, das umgebende Fiberglas vor direkter Gaserosion zu schützen, während das Fiberglas die primäre Funktion der Schallabsorption übernimmt.

Diese Unterscheidung ist wichtig beim VergleichSchalldämpferfüllung aus Glasfaser und EdelstahlwolleDie

Es handelt sich nicht unbedingt um konkurrierende Materialien. In vielen Abgasanlagen erfüllen sie innerhalb desselben Dichtungssystems unterschiedliche Funktionen.

Endlosfaser versus kurze lose Faser

Die Faserarchitektur beeinflusst das Verhalten des Materials sowohl bei der Montage als auch im Betrieb.

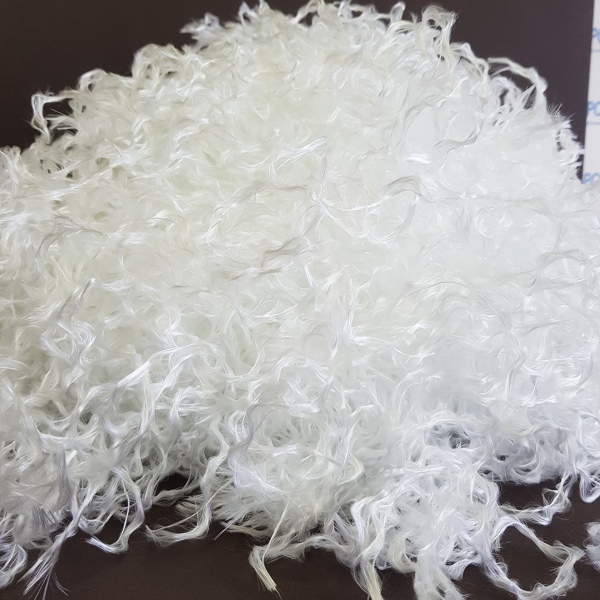

Lose Fasern

Lose Glasfasern können komplexe Innenräume effektiv ausfüllen und ermöglichen dem Hersteller die Kontrolle über das Füllgewicht.

Allerdings kann die manuelle Handhabung unordentlich sein, und die Erzielung einer identischen Verteilung von Schalldämpfer zu Schalldämpfer erfordert eine disziplinierte Produktionskontrolle.

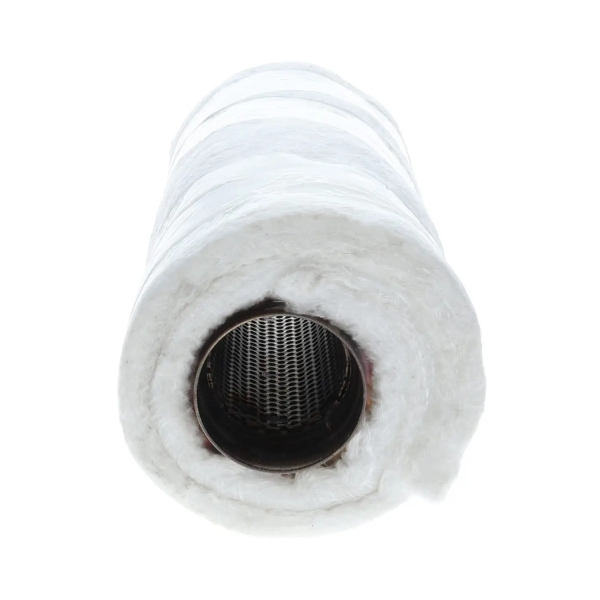

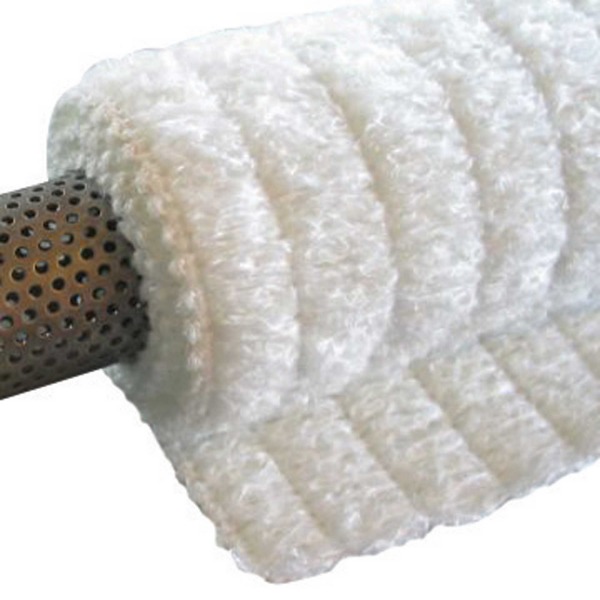

Endlosfaserkonstruktion

Endlosfasern lassen sich leichter um ein perforiertes Rohr anordnen und können im Vergleich zu sehr kurzen, losen Fasern eine unkontrollierte Migration verhindern.

Sie eignen sich besonders dann, wenn die Verpackung folgende Form aufweist:

• Stränge;

• Wraps;

• Kissen;

• Socken;

• beiliegende Verpackungsbeutel.

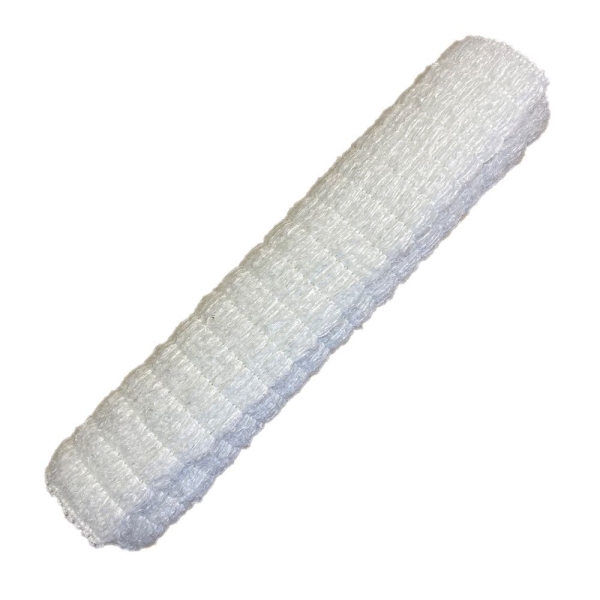

Enthielt Glasfaser

Bei der Montage größerer Stückzahlen kann die Installation deutlich erleichtert werden, indem man Glasfasern in ein hitzebeständiges Glasfasergewebe einbettet.

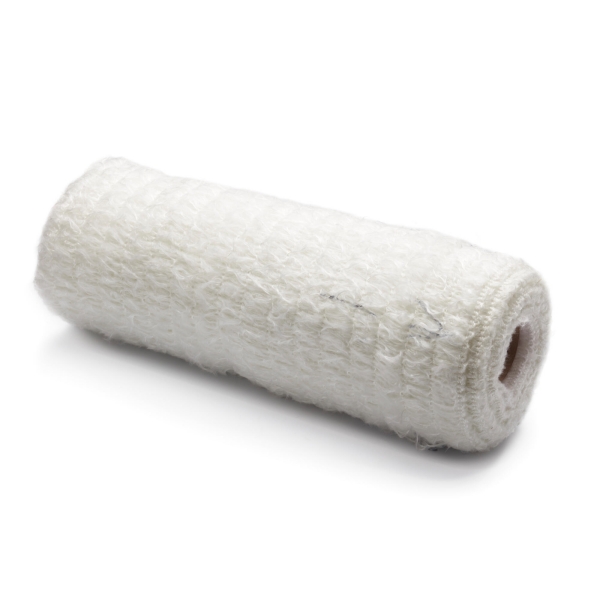

BSTFLEX'sGlasfaser-Schalldämpfer-Dichtungssack mit gewebtem Glasfasernetzbeutelnutzt dieses Prinzip.

Anstatt dass Arbeiter für jeden Schalldämpfer lose Glasfaserteile abmessen und positionieren müssen, kann ein fertiges Bauteil mit einem vereinbarten Durchmesser, einer vereinbarten Länge und einem vereinbarten Füllgewicht hergestellt werden.

Wo Glasfaser-Auspuffdämmung üblicherweise verwendet wird

Glasfaserpackungen eignen sich besonders für Absorptionsschalldämpfer und Schalldämpfer mit perforiertem Innenrohr.

Typische Anwendungsgebiete sind:

Motorradauspuffschalldämpfer

Bei Motorradauspuffanlagen, sowohl von Nachrüstherstellern als auch von Erstausrüstern, wird häufig Fiberglas verwendet, da eine relativ leichte Dämmschicht eine effektive Schalldämpfung um einen geraden Kern herum gewährleisten kann.

ATV- und UTV-Auspuffanlagen

Auspuffanlagen von Motorrad- und Nutzfahrzeugen sind starken Vibrationen und wiederholten Temperaturwechseln ausgesetzt. Daher sind neben der Schalldämpfung auch die Konstruktion und Befestigung der Dämmwolle von großer Bedeutung.

Hochleistungs-Abgasanlagen

Hochleistungsschalldämpfer mit geradem Durchgang erfordern eine akustische Dämpfung bei gleichzeitig relativ ungehindertem Gasdurchfluss.

Autoschalldämpfer

Glasfaserpackungen können in ausgewählte Schalldämpferkonstruktionen für Kraftfahrzeuge integriert werden, bei denen um perforierte interne Bauteile herum akustisches Absorptionsmaterial benötigt wird.

Rennsport-Auspuffanlagen

Packungsgewicht, Rückhaltevermögen und Beständigkeit gegen Gaserosion gewinnen mit steigender Abgastemperatur und Gasgeschwindigkeit zunehmend an Bedeutung.

Industrieschalldämpfer

Glasfaser kann auch in geeigneten industriellen Schalldämpfern eingesetzt werden, wobei die Faserqualität und die umgebende Konstruktion jedoch auf die Betriebstemperatur, die Gaszusammensetzung und die Strömungsbedingungen abgestimmt sein müssen.

Warum Verpackungen irgendwann ersetzt werden müssen

Ein Schalldämpfer kann sich anfangs kontrolliert anhören und mit der Zeit immer lauter werden, obwohl das Metallgehäuse unbeschädigt bleibt.

Die innere Packung kann sich aufgrund verschiedener Mechanismen verschlechtern.

Fasererosion

Hochgeschwindigkeits-Abgasimpulse greifen nach und nach das Material an, das dem perforierten Rohr am nächsten liegt.

Packungsmigration

Vibrationen können unzureichend zurückgehaltenes Material umverteilen.

Thermische Alterung

Wiederholtes Erhitzen und Abkühlen kann die Struktur des Packungssystems bei längerem Gebrauch verändern.

Kontamination

Öl, Kraftstoffrückstände, Ruß und Verbrennungsnebenprodukte können das Verhalten der Faserstruktur beeinflussen.

Installationsinkonsistenz

Ein falsch befüllter Schalldämpfer kann deutlich früher ausfallen als ein identischer Schalldämpfer, der mit dem richtigen Füllmaterialgewicht und der richtigen Füllmaterialverteilung bestückt wurde.

Zunehmende Abgasgeräusche sind daher oft ein nützlicher Hinweis darauf, dass die innere Dichtung überprüft werden sollte.

Glasfaserpackung versus Glasfaserpackungsstrumpf

Diese beiden Produkte verwenden zwar die gleiche Faserfamilie, lösen aber unterschiedliche Herstellungsprobleme.

Keines der beiden Formate ist generell überlegen.

Eine Reparaturwerkstatt bevorzugt möglicherweise flexible Schüttgüter.

Eine Auspufffabrik, die Tausende ähnlicher Schalldämpfer montiert, legt möglicherweise größeren Wert auf ein kontrolliertes Gewicht und eine schnelle Montage.

Deshalb liefert BSTFLEX sowohl materialbasierte als auch gefertigte Lösungen.Schalldämpfer-DichtungslösungenDie

Was ein OEM-Käufer spezifizieren sollte

Eine Anfrage, die lediglich „Glasfaser-Schalldämpferfüllung“ angibt, ist für eine genaue Fertigung in der Regel nicht ausreichend.

Für die Entwicklung oder Angebotserstellung sind folgende Informationen hilfreich:

Schalldämpferabmessungen

Bieten:

• Außendurchmesser des perforierten Kerns;

• Innendurchmesser des Schalldämpfergehäuses;

• effektive Packungslänge;

• Verfügbare radiale Packungsdicke.

Verpackungsspezifikation

Sofern bekannt, bitte angeben:

• erforderliches Verpackungsgewicht;

• Zieldichte;

• Faserkonstruktion;

• Mattenstärke;

• Anzahl der Schichten;

• Kompressionsanforderung.

Abgasbedingungen

Enthalten:

• Motortyp;

• Benzin oder Diesel;

• 2-Takt oder 4-Takt;

• normale Betriebstemperatur;

• Höchsttemperatur;

• erwartete Gasgeschwindigkeit oder Arbeitszyklus, sofern verfügbar.

Herstellungsverfahren

Geben Sie an, ob die Verpackung wie folgt aussehen soll:

• manuell verpackt;

• mechanisch abgefüllt;

• als Matte eingefügt;

• als Kissen installiert;

• wie eine vorgefertigte Socke.

Kommerzielle Anforderungen

Für Produktionsprojekte benötigen wir Folgendes:

• Prototypenanzahl;

• monatlicher oder jährlicher Verbrauch;

• Anforderungen an die Einzelverpackung;

• Eigenmarkenanforderung;

• Zeichnung oder Muster verfügbar.

Maßgefertigte Glasfaser-Schalldämpferdämmung von BSTFLEX

BSTFLEX entwickelt Auspuffdichtungsmaterialien für Auspuffhersteller, Motorradauspuffmarken, Händler und Industriekunden, anstatt die Lieferung auf eine einzige feste Ersatzgröße zu beschränken.

Folgende Anpassungsmöglichkeiten stehen zur Verfügung:

• Packungsdurchmesser;

• Gesamtlänge;

• Gewicht der Glasfaserfüllung;

• Packungsdichte;

• Matten- oder Garnkonstruktion;

• gewebtes Fiberglasnetz-Auffangsystem;

• Socken- oder Beutelabmessungen;

• Mehrschichtstrukturen;

• Kombinationen aus Edelstahlwolle;

• Großverpackung;

• individuelle Umverpackungssets;

• Eigenmarkenverpackungen;

• Stichprobenbasierte Entwicklung.

Für Anwendungen, die ein vormontiertes Bauteil anstelle von losem Füllmaterial erfordern, sieheBSTFLEX Glasfaser-Schalldämpfer-DichtungssockeDie

Für alternative Materialien und Konstruktionen besuchen Sie die vollständige Website.Schalldämpfer-DichtungsbereichDie

Auswahl der richtigen Glasfaser-Schalldämpferdämmung

Für Standard-Absorptionsschalldämpfer bietet Glasfaser eine effektive Kombination aus akustischer Leistung, geringer Masse, Hitzebeständigkeit und Fertigungsflexibilität.

Das richtige Produkt kann jedoch nicht allein anhand der Materialbezeichnung ausgewählt werden.

Ein fachgerecht konstruiertes Verpackungssystem berücksichtigt:

Fasertyp + Packungsform + Einbaudichte + Schalldämpfergeometrie + Abgastemperatur + Gasgeschwindigkeit + Rückhaltemethode

Für Austauschanwendungen kann eine herkömmliche Glasfaserpackung ausreichend sein.

Für die OEM-Fertigung gewinnt die Wiederholgenauigkeit an Bedeutung. Vorgefertigte Matten, Säcke, Kissen oder Glasfaser-Dichtungsstrümpfe können die Abweichungen bei fertigen Schalldämpferbaugruppen reduzieren.

Für anspruchsvolle Abgasumgebungen kann eine Verbundkonstruktion, die Glasfaser mit Edelstahlwolle oder einer anderen schützenden Innenschicht kombiniert, eine bessere Beständigkeit gegen Erosion der Packung bieten.

BSTFLEX kann Glasfaser-Auspuffdämmung nach Zeichnungen, Abmessungen, vorgegebenem Füllgewicht oder Originalmustern für Motorrad-, Automobil-, Powersport-, Renn- und Industrie-Auspuffschalldämpferanwendungen entwickeln.

Fordern Sie ein Angebot für Glasfaser-Schalldämpferdämmung an

Für eine genaue Empfehlung oder ein Angebot senden Sie bitte eine Nachricht an BSTFLEX:

• Kern-Außendurchmesser;

• Shell-ID;

• Packungslänge;

• erforderliches Packungsgewicht oder -dichte;

• Abgasanwendung;

• geschätzte Betriebstemperatur;

• Zeichnung oder Muster;

• Bestellmenge.

BSTFLEX kann Ihnen dann eine für die Schalldämpferkonstruktion geeignete Dämmung empfehlen, z. B. lose Glasfaser, Matten, Säcke, Socken oder eine Kombination daraus.
